金屬板材在制作、保存的時候，通常都需要在金屬板材的表面涂上一層油膜，但是油膜的涂覆需要有一個標準，油膜涂覆量太大，則油量的浪費太大。而且板板的表面會形成大量的油漬。油膩涂覆量太小，則板材的表面可能出現涂覆不均勻的情況。

涂油量不僅直接影響著產品質量，而且影響用戶的實際使用。過低的涂油量可以影響產品在生產、剪切和運輸過程表面擦劃傷缺陷發生率；過高的涂油量易提高產品表面的“油斑”缺陷發生率，甚至降低涂漆時的漆附著性。因此，嚴格控制生產過程中的油膜厚度具有重要的實際意義，所以測量板材表面油膜量大小成為一個現實問題。

目前測定板材表面油膜的方法多是橢圓儀分析法，此方法是分析化學的一種基本分析方法。應用的原理是，如果在金屬板材表面存在著油膜等透光性薄膜，當受到直線偏光的照射時，其反射光就變成橢圓偏光。本方法利用涂油量與橢圓率之間存在著比例關系的原理，使用橢圓儀，求出涂油狀態下的橢圓偏光角(ΘI)和脫脂后的橢圓偏光角(Θ2)，求出脫脂前后的橢圓偏光角差(△Θ)，從而求出涂油量。

現有方法存在的問題是:反射光的強弱及方向角度與反射面的狀態有很大關系，如果反射面粗糙度越大，導致測得的數據越小。但是不同的金屬板材，其表面粗糙程序是不一樣的，這對橢圓儀的干擾作用較大。所以傳統的測量方法不具有通用性。

【發明內容：板材表面油膜測量裝置及其方法】

[0006]本發明的目的在于解決上述問題的一個或多個。

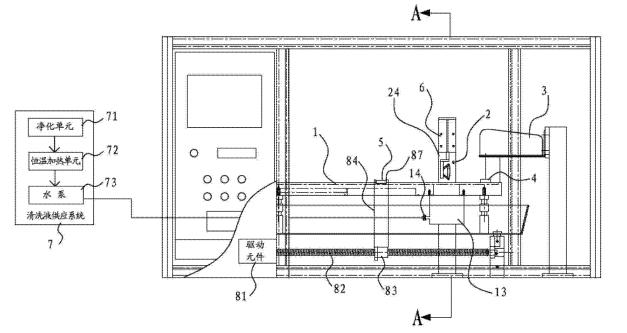

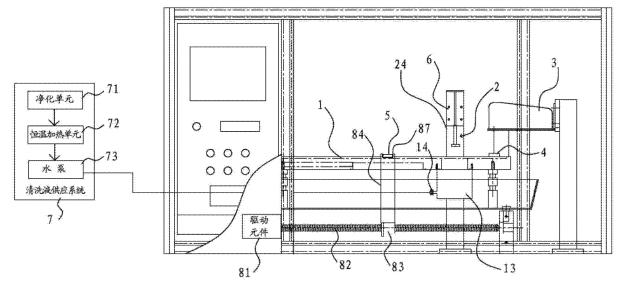

[0007]本發明提供了板材表面油膜測量裝置，其包括清洗槽、樣品固定單元、表面張力儀、鉑金板片和油膜刮板；

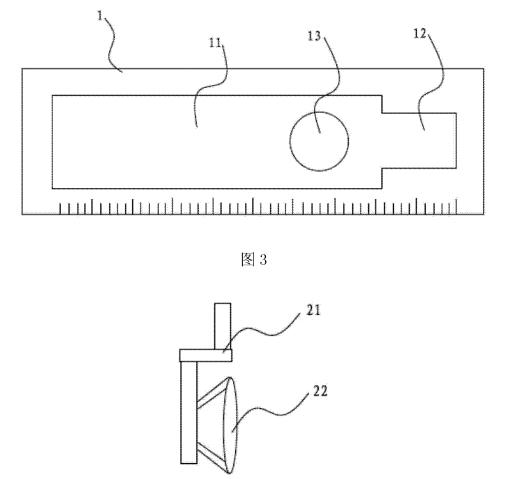

[0008]清洗槽呈水平設置，清洗槽包括相互連通的第一區域和第二區域，第二區域的面積小于第一區域的面積；

[0009]樣品固定單元位于第一區域的上方且能夠進行升降運動；

[0010]表面張力儀位于第一區域的上方；

[0011]鉑金板片設置于表面張力儀上，呈懸垂?fàn)?，并能夠與清洗槽內的清洗液相接觸；

[0012]油膜刮板位于第一區域的一端，油膜刮板能沿第一區域的邊沿向第二區域運動。

[0013]其有益效果是，在使用的時候，可以在清洗槽當中放滿清洗液，清洗液通常采用清水即可，或者也可以采用其它可將油脂從樣品當中洗下來的液體。通過樣品固定單元可以將板材樣品固定住，然后做升降運動，即將樣品向清洗液當中做若干次的浸沒操作，從而將樣品當中的油清洗下來。

[0014]同時由于樣品固定單元是位于第一區域上方的，所以當油清洗下來的時候，首先是在第一區域的清洗液面擴散開來形成油膜。當油膜刮板從第一區域的一端向著第二區域方向運動的時候，油膜就會向第一區域運動，當?shù)谝粎^(qū)域內聚滿油膜的時候，表面張力儀就會通過鉑金板片感應到清洗液表面張力的變化，此時油油膜刮板停止運動，計算出整個油膜的面積。為了方便計算油膜的面積，可以在清洗槽的邊沿上設置相應的刻度，同時將油膜刮板設置成與清洗槽的邊沿相垂直。最后根據公式a-b*d/f計算出油膜量，其中，a為固定系數102.0，b為固定系數0.165625，d為油膜刮板到清洗槽端部的距離，f為張力儀測量的表面張力大小。

[0015]在一些實施方式中，樣品固定單元連接于驅動元件，驅動元件固定于支架上，驅動元件驅動樣品固定單元做升降運動。其有益效果是，本發明的樣品驅動元件可以是電缸、液壓缸或者氣缸，主要是可以實現樣品固定單元的升降運動即可。

[0016]在一些實施方式中，樣品固定單元包括連接桿和吸盤，吸盤固定于連接桿上，連接桿與驅動元件相連接，吸盤用于與板材樣品的一個表面相連接。其有益效果是，當板材僅有單面需要涂油的情況時，則只需要測量板材涂油面的油膜量。吸盤可以采用圓形吸盤，同時吸盤的大小與材板樣品相吻合，即板材樣品也需要設置成圓片狀。此時，吸盤一方面可以通過真空吸力很好的固定住板材樣品，另一方面，由于吸盤的大小是與樣品相吻合的，即吸盤可以完全覆蓋住樣品沒有涂油的一面，而僅把涂油的一面露出來。因?yàn)闃悠窙](méi)有涂油的一面也有可能會因?yàn)橥坑途鹊膯?wèn)題或者油滴濺撒的問題而粘上油。如果不能將樣品沒有涂油的一面完全覆蓋住，則最終測量油膜的結果可能產生誤差。

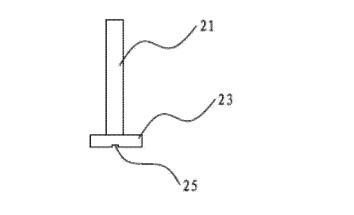

[0017]在一些實施方式中，樣品固定單元包括連接桿和磁鐵，磁鐵固定于連接桿上，連接桿與驅動單元連接，磁鐵用于與板材樣品相吸引。其有益效果是，當板材的兩面都需要涂油的情況時，則需要同時測量板材兩面的油膜量。所以通過磁鐵就可以從板材樣品的側邊將樣品吸住，在進行清洗的時候即可以將樣品兩面的油都清洗下來。同時為了方便樣品的固定，還可以在磁鐵上設置一條凹槽，凹槽的寬度與樣品的厚度相吻合，從而可以保證樣品更好的固定。

[0018]在一些實施方式中，還包括清洗液供應系統，清洗液供應系統包括凈化單元、恒溫加熱單元和泵體。清洗液通過凈化單元凈化并通過恒溫加熱單元進行加熱后，再經由泵體供應到清洗槽當中。其有益效果是，先通過凈化單元，可以預先清除掉清洗液當中可能存在的油。另外，通過恒溫加熱單元可以將清洗液加熱到一定的溫度。因?yàn)闇責釥顟B(tài)的清洗液，可以實現更加的油脂清除能力，從而可以將樣品上的油更方便且更完全的清洗下來。

[0019]在一些實施方式中，清洗槽的底部凹設有容納孔，容納孔能夠容納板材樣品插入到容納孔中，容納孔的底部設有排液閥，清洗液供應系統供應的清洗液通過管道傳送到容納孔中，清洗液從容納孔當中漫出并流滿整個清洗槽。其有益效果是，設置容納孔后，可以方便樣品完全沒入到清洗液當中，這樣清洗槽就只需要在容納孔位置設置的較深，其它位置設置得較淺即可。否則的話如果需要讓樣品完全沒入清洗液中，就需要將清洗槽整體設置成很深。設置排液閥后，可以很方便排干清洗槽中的清洗液。

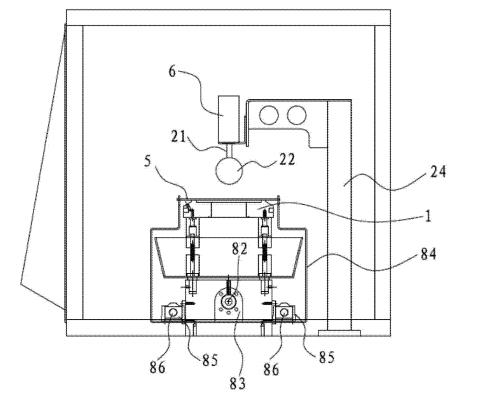

[0020]在一些實施方式中，還包括電機、絲桿和滑塊，絲桿與清洗槽相平行設置，電機驅動絲桿轉動，絲桿轉動帶動滑塊移動，滑塊上固定連接有支撐架，支撐架呈U形結構，支撐架的兩側底部分別設有線性軸承，線性軸承固定于滑桿上，滑桿共設有兩根，滑桿與絲桿相平行。其益效果是，設置電機、絲桿和滑塊后，可以實現支撐架的線性移動。同時設置滑桿后，可以保證整個支撐架的運動軌道，防止其出現偏移。

[0021]在一些實施方式中，支撐架的兩端頂部設有支承口，油膜刮板的兩端設于支承口上，支承口的水平高度低于清洗槽頂部的水平高度。其有益效果是，由于液體的表面都會有一定的表面張力，所以清洗液的表面會高出清洗槽的邊沿一定高度，即油膜的高度要高于清洗槽的高度。所以油膜刮板需要設置在支撐架上面的，同時保護油膜刮板要稍稍高于清洗槽，即可以保證油膜刮板在行進的過程當中，剛剛可以刮動清洗液表面的油膜。

[0022]本發明還提供了一種板材表面油膜測量的方法，其特征在于，包括如下步驟:

[0023]從待測量的板材當中裁剪出一個樣品；

[0024]將樣品固定于樣品固定裝置當中；

[0025]清洗液經過凈化單元凈化并通過恒溫加熱單元加熱到30度到40度之間，經由泵體供應到清洗槽當中；

[0026]將樣品插入到容納孔當中，使得樣品完全沒入到清洗液當中，沒入的次數至少為一次;

[0027]清洗液將樣品上的油清洗下來，油在第一區域的清洗液的表面擴散成單分子膜；

[0028]移動油膜刮板，油膜刮板將第一區域清洗液表面的油膜刮動，使油膜向第二區域運動；
