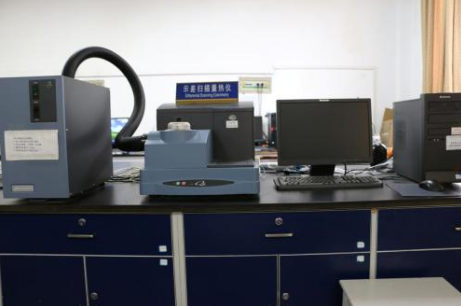

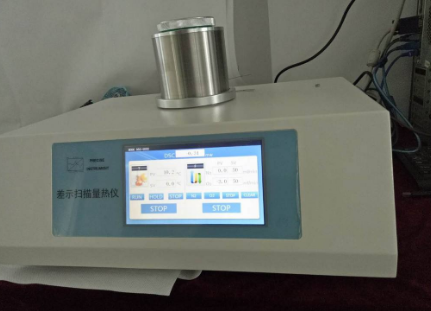

關(guān)于差示掃描量熱儀使用注意事項

1.為保證差示掃描量熱儀正常使用，樣品在測試溫度范圍內(nèi)不能發(fā)生熱分解，與金屬鋁不起反應(yīng)，無腐蝕。被測量的試樣若在升溫過程中能產(chǎn)生大量氣體，或能引起爆炸的都不能使用該差示掃描量熱儀。因此，測試前應(yīng)對樣品的性質(zhì)有大概了解。

2.檢查差示掃描量熱儀所有連接是否正確，所用氣體是否充足，工具是否齊全。

3.試驗中，若選擇鋁坩堝為樣品皿，試驗的最高溫度不可超過550℃。若實驗中最高溫度超過550℃，則可選用陶瓷坩堝。

4.實驗室室溫控制在20℃-30℃，溫度較為恒定的情況下實驗結(jié)果精確度和重復(fù)性較高。室溫較高的情況下需開空調(diào)以保證環(huán)境溫度在短期內(nèi)相對恒溫。

5.為確保試驗結(jié)果的準(zhǔn)確性，使用差示掃描量熱儀時先空燒（不放任何樣品和參比物）30分鐘左右。

6.差示掃描量熱儀長時間不用，再次使用時，務(wù)必空燒兩到三次，可以將：溫度設(shè)為400℃，速率設(shè)為10℃/min，恒溫設(shè)為0min，按【運行】鍵。

7.坩堝底要平，無鋸齒形或彎曲，否則傳熱不良。

8.制備DSC樣品時，不要把樣品灑在坩堝邊緣，以免污染傳感器，破壞差示掃描量熱儀。坩堝的底部及所有外表面上均不能沾附樣品及雜質(zhì)，避免影響實驗結(jié)果。

9.試樣用量要適宜，不宜過多，也不宜過少。固體樣品一般為20mg左右。液體樣品不超過坩堝容量的三分之二。如樣品用量另有要求，根據(jù)要求確定用量。

10.對于無機試樣可以事先進行研磨、過篩；對于高分子試樣應(yīng)盡量做到均勻；纖維可以做成1~2mm的同樣長度；粉狀試樣應(yīng)壓實。

11.坩堝放在支持器中固定位置上，試樣用量少時要均勻平鋪在坩堝底部，不要堆在一側(cè)；若試樣是顆粒，需要放在坩堝中央位置。

12.升溫速率一般情況下選擇10~20℃/min。過大會使曲線產(chǎn)生漂移，降低分辨力；過小測定時間長。

13.不得使用硬物清潔樣品托及實驗區(qū)，以免對差示掃描量熱儀造成不可逆損害。

14.如果實驗區(qū)有灰塵或其他粉末狀雜物應(yīng)使用洗耳球吹干凈，慎用嘴吹而迷眼。

15.實驗區(qū)污染嚴重時，可以將：溫度設(shè)為500℃，速率設(shè)為20℃/min，恒溫設(shè)為0min，按【運行】鍵。

16.采集數(shù)據(jù)的過程中應(yīng)避免差示掃描量熱儀周圍有明顯的震動，嚴禁打開上蓋，輕微的碰及差示掃描量熱儀前部就會在DSC曲線上產(chǎn)生明顯的峰谷。

17.不要在采集數(shù)據(jù)的過程中調(diào)節(jié)凈化氣體的流量，因為氣體流量的輕微改變會對DSC曲線產(chǎn)生影響。

18.實驗結(jié)束后，千萬小心DSC的爐蓋，用鑷子輕拿輕放，避免被燙或者爐蓋損壞。

19.電源：AC220V，50HZ，功耗2000W。

20.斷開數(shù)據(jù)線，關(guān)閉差示掃描量熱儀之前必須先關(guān)閉軟件。以防止聯(lián)機、通訊失誤。（此問題在XP、SP3系統(tǒng)中會發(fā)現(xiàn)，其他系統(tǒng)未試驗過）。
