新聞中心Info
合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 溫度、截斷半徑、模擬分子數對水汽液界面特性的影響規(guī)律（一）
> 草甘膦藥液表面張力變化對其物理性狀與生物活性的影響
> N-十四?；於彼峒捌溻c鹽合成路線、制備、表面張力等性能測定（一）
> CO2泡沫穩(wěn)定性原理、影響因素|CO2-EOR機理與應用前景（四）
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試（一）
> 分析天平和微量天平的區(qū)別，微量天平可以摔壞嗎
> 水與瓦斯煤之間的表面張力計算方法及動態(tài)潤濕機理研究（二）
> 拉筒法和靜滴法測定連鑄結晶器保護渣表面張力（一）
> 不同類型的堿、pH值對孤東油田原油界面張力的影響（上）
> 聚氧乙烯鏈長度調控非離子Gemini表面活性劑的表面張力、接觸角（三）
推薦新聞Info
-
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試——結果與討論、結論
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（上）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（一）
濃度、溫度、二價離子、礦化度等對無堿二元復合體系界面張力的影響
來源：當代化工 瀏覽 1088 次 發(fā)布時間:2024-07-12
無堿二元復合體系由于其兼具了聚合物和表面活性劑兩者的特性，依據毛管數理論該體系不但可以提高驅替相粘度還可以降低油水間的界面張力，兩者均可以提高毛管力增加原油采收率。其中，要想使毛管數值在水驅基礎上再增高102～104個數量級，復合體系的界面張力值就應降低到10-3數量級，既超低界面張力。由于復合體系中各組分用量及油藏條件對二元體系界面張力影響較大，本文評價了這些應先因素對二元復合體系的影響程度，對油田開展無堿二元復合驅具有一定的指導意義。
1界面張力的測定條件及方法
1.1無堿二元復合體系的配制條件
實驗用聚合物為聚丙烯酰胺，其相對分子質量為1 400×104，固含量均為90%；實驗用活性劑：自主合成的活性劑YHS系列，該活性劑呈淺黃色膏狀、具有芳基烷基結構，有效含量30%，分子量較大，克拉夫特溫度約為50℃；配制無堿二元復合體系用水：某油田回注污水，礦化度6 000 mg/L，其中Ca2+67.8 mg/L，Mg2+40.2 mg/L；實驗溫度：除溫度對界面影響外其余實驗方案溫度均為45℃。
1.2實驗儀器
由芬蘭Kibron 公司生產的EZ-Pi Plus便攜式動態(tài)表面張力儀測定油水界面張力。
1.3界面張力測定方法及原理
通過界面張力測定，得到不同界面張力特征的二元復合驅油體系。
2無堿二元復合體系界面張力影響因素評價
2.1表面活性劑對界面張力的影響

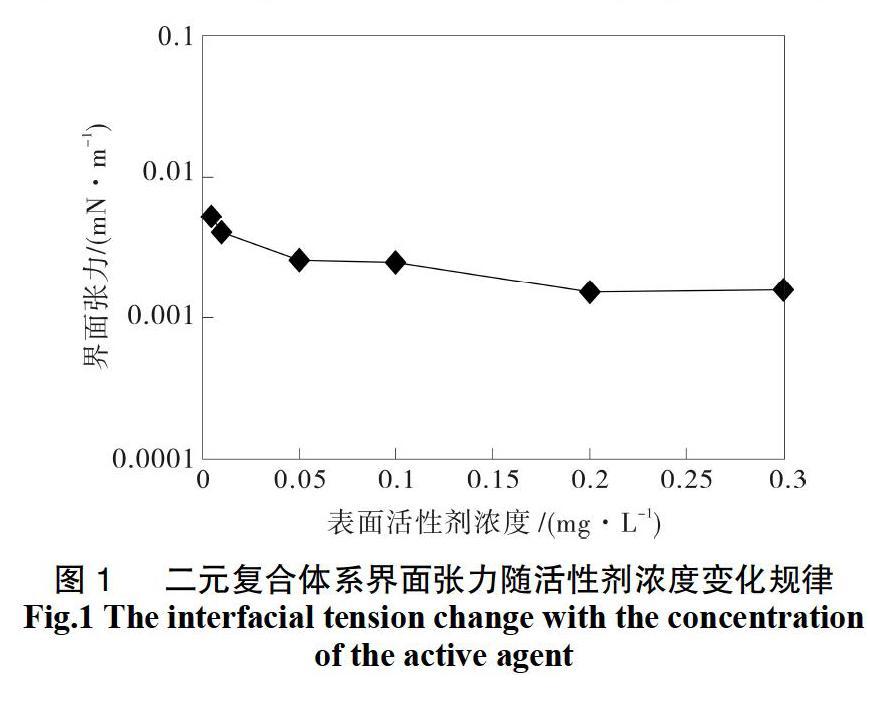

將無堿二元復合體系的界面張力隨不同YHS濃度的變化規(guī)律繪制如圖1所示。依據圖中曲線規(guī)律可以得出，在無堿的情況下YHS二元復合體系即使在較低的活性劑用量情況下（0.005%）就可以達到超低界面張力（10-3mN/m數量級及以下）。隨著活性劑濃度的增加，界面張力變化不大，依舊可以維持在10-3mN/m數量級及以下，說明該活性劑組成的二元復合體系生超低界面張力的濃度范圍較寬。
但是，改表面活性劑與原油間的油水界面張力，依舊表現出了隨著活性劑濃度增加界面張力降低的特性。這還是由于活性劑分子在低濃度下呈單分子狀態(tài)分布，使得其定向的排列在油水界面上，導致油水界面張力值較高。但是改活性劑的有點在于在較低的活性劑濃度下，界面張力依舊保持在10-3mN/m數量級及以下。
2.2聚合物對界面張力的影響

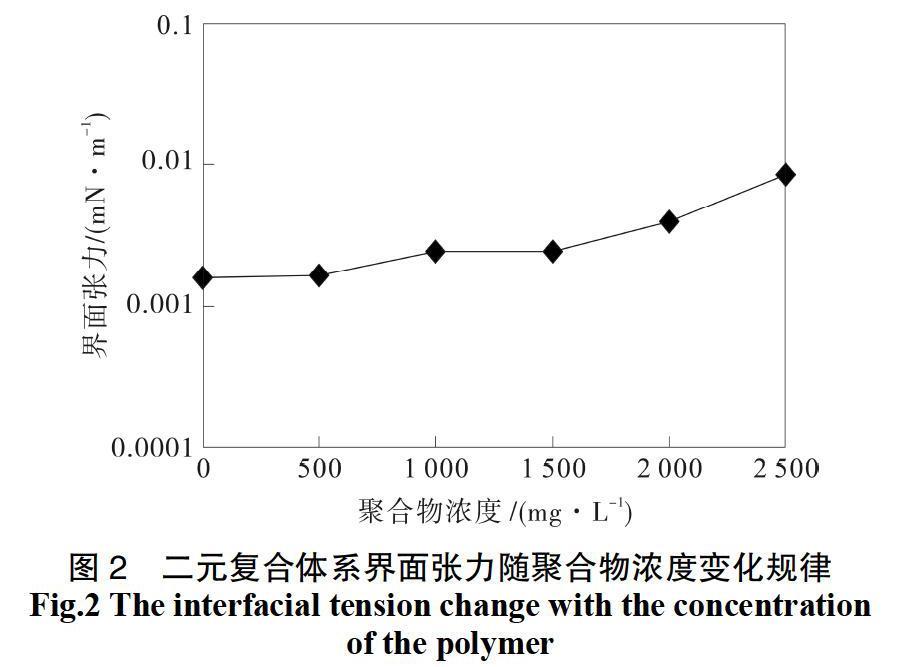

將無堿二元復合體系的界面張力隨聚合物濃度的變化規(guī)律繪制如圖2所示。
實驗規(guī)律表明聚合物濃度對界面張力的影響較大，隨著聚合物濃度的增加界面張力升高。由于活性劑分子是小分子基團，聚丙烯酰胺的加入，其特有的大分子基團將會與活性劑小分子基團爭奪界面位置，甚至對活性劑分子形成聚集體；聚丙烯酰胺的加入也會增加復合體系粘度增加了分子間擴散的阻力，這些都導致了油水界面上活性劑分子的吸附量，大大影響了二元復合體系的界面張力[8-10]。
2.3礦化度、二價離子對界面張力的影響

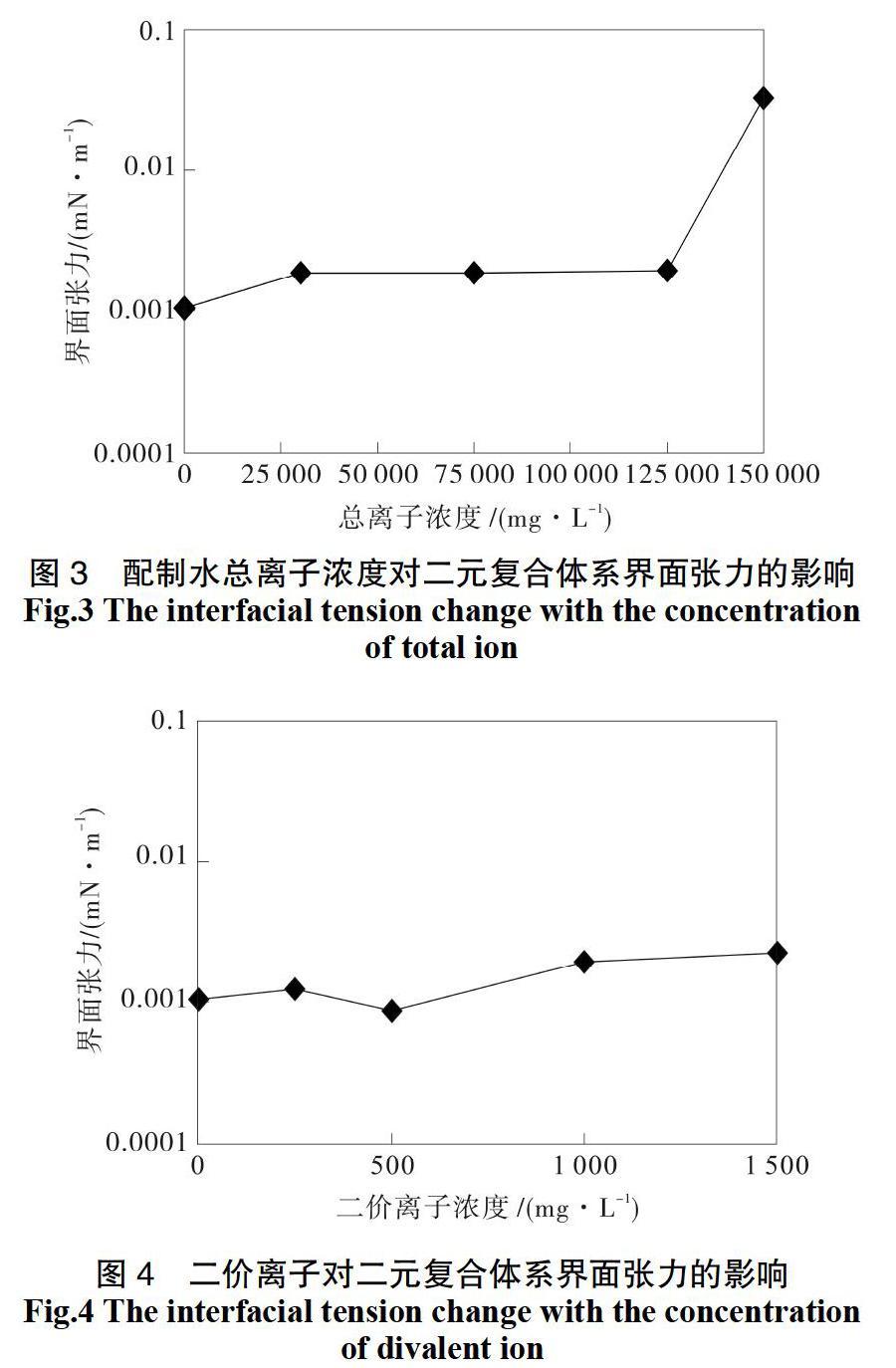

因為配置無堿二元復合體系的污水總還有礦物質及金屬陽離子，這些離子對體系的界面張力影響較大。先將無堿二元復合體系的界面張力隨礦化度濃度的變化規(guī)律繪制如圖3所示，將無堿二元復合體系的界面張力隨二價離子濃度的變化規(guī)律繪制如圖4所示。實驗結果表明：YHS表面活性劑配置的二元復合體系體系隨著礦化度及二價離子濃度的影響比較小，YHS表面活性劑表現出較好的抗鹽特性。當配置溶液水礦化度達到125 000 mg/L，其中水中二價離子濃度為1 500 mg/L時，二元復合體系體系與原油間的界面張力仍維持在10-3 mN/m數量級及以下。
但界面張力隨著礦化度及二價離子濃度的增加依舊發(fā)生小范圍的波動，這種影響的主演要原因是由于水中陽離子增大了表面活性劑分子向油水界面擴散的速率并且陽離子可以進入雙電層使界面層中活性劑分子排列更緊密。另一方面，金屬陽離子對二元體系聚合物分子發(fā)生蜷曲，間接影響二元體系界面張力。
2.4溫度對界面張力的影響
油藏溫度是影響二元復合體系性能的一個重要因素，為了評價該二元復合體系的應用條件，將0.01%、0.1%、0.3%三個活性劑濃度條件下的二元復合體系界面張力隨溫度的變化規(guī)律繪制如圖5。實驗規(guī)律表明：在溫度從45℃升到80℃這一區(qū)間，YHS表面活性劑與聚合物組成的二元復合體系均能保持在超低界面張力，表明該二元復合體系具有一定的耐溫性。
該無堿二元復合體系盡管在45℃到80℃下與原油間的界面張力達到了10-3 mN/m數量級及以下。同時在45℃下，該表面活性劑水溶性較差，這主要是因為活性劑膠團和單個活性劑分子的混合狀態(tài)存在。所以即使較低溫度下界面張力值較低，但該種活性劑更適合于高溫油田。
3結論
二元復合體系在很低的活性劑濃度（0.005%）就可與原油間的界面張力達到超低。但聚合物濃度對二元體系與原油間的界面張力影響較大。而配制二元體系用水中礦化度、二價離子對復合體系界面張力影響不大。該活性劑能夠適合于較高礦化度或者二價離子濃度含量較高的油層。溫度對二元復合體系的界面張力基本無影響，在45～80℃范圍區(qū)間內均可以達到超低，考慮到活性劑的溶解性，該二元復合體系更適用于高溫油田。
