天然氣水合物的熱力學研究關注水合物賦存的溫度、壓力等環(huán)境參數(shù)，而動力學研究主要關注水合物形成及分解速率的影響因素。相關的應用基礎研究可為天然氣水合物的開采、儲運提供基礎數(shù)據(jù)和理論支持。

中國科學院深?？茖W與工程研究所深海極端環(huán)境模擬研究室應用大體積藍寶石反應釜與熔融毛細硅管實驗平臺，結合拉曼光譜手段，開展了甲烷水合物的熱力學及動力學研究。研究發(fā)現(xiàn)，表面活性劑（CTAB）不會改變甲烷水合物的相平衡條件（圖1）。在微觀尺度（毛細硅管），CTAB對甲烷水合物的生長速率無明顯影響；而宏觀尺度（藍寶石反應釜）的實驗過程表現(xiàn)出不同的特征。水合物形成初期，它的生長過程與微觀實驗過程相似，CTAB無明顯影響；隨著大量水合物的形成，氣體傳質(zhì)受阻，CTAB會明顯提升水合物的生長速率。對比實驗的結果揭示了表面活性劑的作用機理，即通過降低表面張力，增大氣液固接觸面積，從而提高水合物的生長速率。

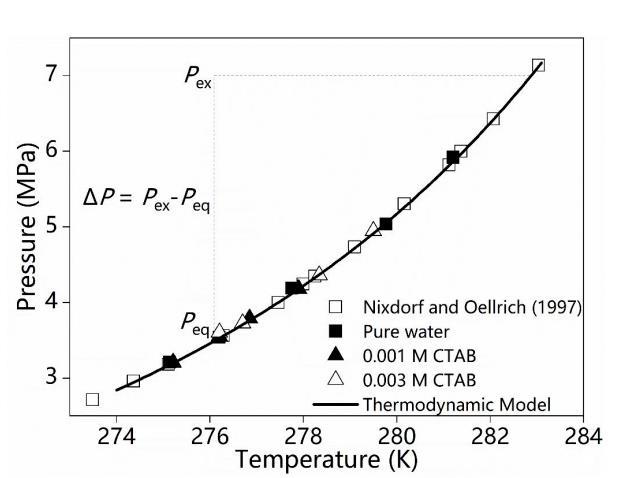

圖1.甲烷水合物在純水與表面活性劑溶液中的相平衡條件

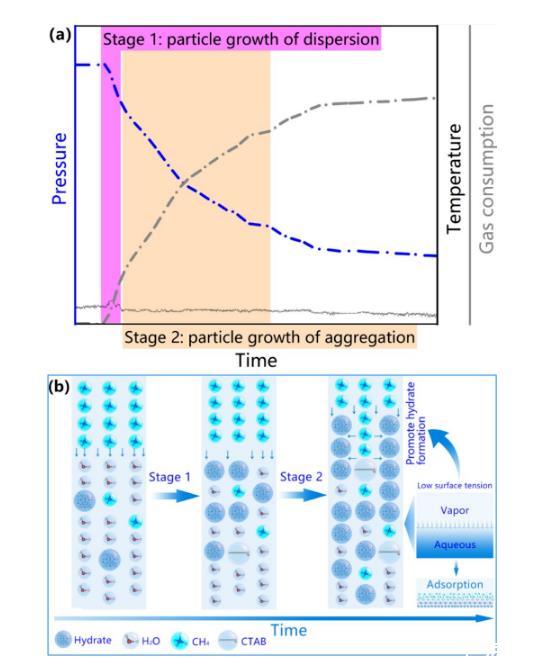

圖2.甲烷水合物階段生長模式

結合微觀與宏觀尺度的實驗結果，該研究總結出兩階段水合物生長模式——第一階段為顆粒分散生長過程、第二階段為顆粒聚集生長過程（圖2）。
