摘要：采用分子動(dòng)力學(xué)模擬（MD）的方法在分子層面上考察辛基酚聚氧乙烯醚磺酸鹽（OPES）在油-水界面的界面行為。模擬結(jié)果表明：辛基酚聚氧乙烯醚磺酸鹽可以大幅降低油-水界面的界面張力，在OPES濃度達(dá)到飽和濃度時(shí)，系統(tǒng)界面張力僅為3.85 mN·m-1；OPES中磺酸基是主要親水基團(tuán)，具有良好的親水性；溫度在318～373 K時(shí)，界面張力由24.63 mN·m-1下降到17.43 mN·m-1，這說明OPES具有良好的抗高溫性能；當(dāng)Na+濃度在1%～5%的環(huán)境下OPES性質(zhì)穩(wěn)定，界面張力僅有4.47 mN·m-1的小幅增加，因此OPES具有良好的耐鹽性，并且其對(duì)Na+的耐鹽性能好于對(duì)Ca2+的耐鹽性。

在三次采油中，為提高原油采收率，經(jīng)常利用表面活性劑來降低油水界面張力，目前國內(nèi)部分油田綜合含水量已高達(dá)90%，單獨(dú)的陰離子、非離子型表面活性劑已經(jīng)不能滿足當(dāng)前的采油要求，陰非離子型表面活性劑作為一種同時(shí)有非離子及陰離子表面活性劑優(yōu)點(diǎn)的兩性表面活性劑對(duì)于目前日益嚴(yán)苛的采油環(huán)境的適應(yīng)性更強(qiáng)。本文研究的辛基酚聚氧乙烯醚磺酸鹽（OPES）是一種具有優(yōu)良的乳化、耐溫、耐鹽性能的陰非兩性表面活性劑，它已經(jīng)作為分散劑、潤濕劑、乳化劑、洗滌劑等被廣泛地應(yīng)用于石油、日化、紡織等領(lǐng)域。

分子動(dòng)力學(xué)模擬主要是利用牛頓力學(xué)來模擬分子的運(yùn)動(dòng)，從不同狀態(tài)下的體系抽取樣本進(jìn)行構(gòu)型積分并以此為基礎(chǔ)計(jì)算體系的熱力學(xué)量等宏觀性質(zhì)。從20世紀(jì)90年代后期，人們開始利用計(jì)算機(jī)模擬研究表面活性劑的性能，它可以將真實(shí)環(huán)境中的實(shí)驗(yàn)現(xiàn)象在分子層面進(jìn)行解釋。對(duì)液液界面的研究作為分子動(dòng)力學(xué)模擬的重要研究方向之一近年來受到廣泛的關(guān)注和報(bào)道，如Jang等利用MD模擬了苯磺酸基在不同位置時(shí)十六烷基苯磺酸鹽的界面張力等界面性能。Wardle等考察了表面活性劑對(duì)無機(jī)鹽、水和正己醇構(gòu)成的混合物中鈉離子遷移的影響。陳貽建等用MD模擬方法對(duì)表面活性劑在氣-液、固-液、液-液界面的自組裝現(xiàn)象進(jìn)行深刻解釋分析。因此利用MD方法研究表面活性劑的界面張力、抗溫、抗鹽等界面性能具有重要意義。國內(nèi)對(duì)于應(yīng)用分子動(dòng)力學(xué)模擬來研究表面活性劑性能的起步較晚，特別是對(duì)具有耐溫、耐鹽性能的表面活性劑的研究較少，本文通過分子動(dòng)力學(xué)模擬來研究辛基酚聚氧乙烯醚磺酸鹽的油-水界面行為、抗溫、抗鹽性能，可為實(shí)際實(shí)驗(yàn)提供較為準(zhǔn)確的指導(dǎo)。

1、分子動(dòng)力學(xué)模擬的模型選擇與模擬方法

20世紀(jì)80年代以來，人們相繼研發(fā)出可以適合不同環(huán)境的力場，如GROMOS、OPLS、AMBER、CHARMM等。本文選擇Gromacs中GROMOS53a6力場，以辛基酚聚氧乙烯醚磺酸鹽為研究對(duì)象進(jìn)行模型構(gòu)建。

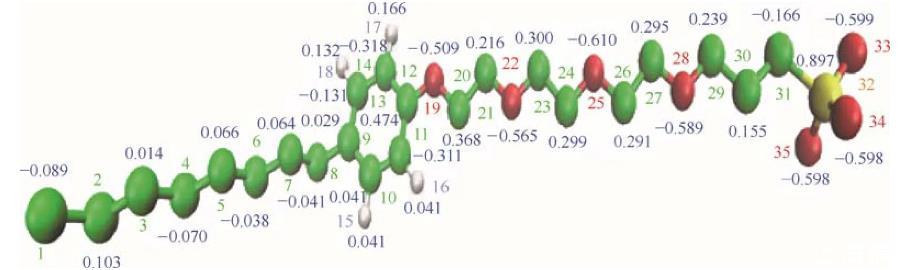

分子的物理化學(xué)性質(zhì)由其分子結(jié)構(gòu)決定，因此合理的分子結(jié)構(gòu)以及準(zhǔn)確的原子電荷是模擬準(zhǔn)確性的基礎(chǔ)保證。首先要對(duì)模擬對(duì)象用GAMESS（US）進(jìn)行結(jié)構(gòu)優(yōu)化，然后利用Kollman-Singh方法計(jì)算電荷，另外如果分子內(nèi)存在對(duì)稱結(jié)構(gòu)還需進(jìn)行電荷平均化來保證電荷分配的合理性。由于本文采用聯(lián)合原子力場，因此還要去除sp3雜化。圖1為優(yōu)化后的OPES分子結(jié)構(gòu)以及電荷分布，圖中綠色小球?yàn)樘荚?，白色小球?yàn)闅湓?，紅色小球?yàn)檠踉?，黃色小球?yàn)榱蛟印?

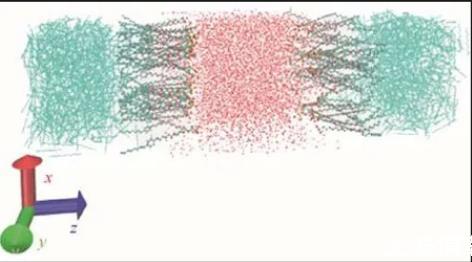

在進(jìn)行分子動(dòng)力學(xué)模擬之前構(gòu)建出合理的力場是極為重要的工作。本文通過Autom-ated Topology Builder(ATB)and repository生成的GROMOS系列力場參數(shù)，利用現(xiàn)有的數(shù)據(jù)庫以及量子化學(xué)進(jìn)行計(jì)算，同時(shí)它可以充分考慮到分子中的對(duì)稱結(jié)構(gòu)，使其反映出的分子性質(zhì)及參數(shù)更為精確。但ATB只能處理原子數(shù)小于40的分子，對(duì)于分子數(shù)大于40的分子結(jié)構(gòu)需進(jìn)行拆分。在獲取準(zhǔn)確的電荷及鍵參數(shù)之后利用packmol程序定向排列分子將其堆砌成立方體結(jié)構(gòu)。此外，本文選取的油-水界面需使表面活性劑平均分布在水相兩側(cè)，親水基靠近水相，疏水基靠向油相。圖2為初始狀態(tài)下體系截圖，其中中間紅色部分為水分子，左右兩側(cè)藍(lán)色部分為癸烷分子，油水中間即OPES分子。

圖1辛基酚聚氧乙烯醚磺酸鹽的分子結(jié)構(gòu)以及電荷分布

本文中所有體系所堆砌的盒子均為5 nm×5 nm×17.5 nm長方體，并在x、y、z方向選擇周期性邊界條件。系綜選擇NPT（等粒子等溫等壓系綜），初始?jí)毫?.01325×105Pa，水模型使用SPC（simple point charge），溫度采用Nose-Hoover熱浴法，壓力采用Parrinello-Rahman壓浴法，由于模擬過程中系統(tǒng)為等壓變化所以本文模擬的所有系統(tǒng)最終壓力值均在1.0081×105～1.0178×105Pa之間。在體系能量最小化后，先進(jìn)行100 ps的NVT模擬，使體系升溫到300K并在此溫度下產(chǎn)生初速度，再進(jìn)行1 ns的NPT模擬使體系密度達(dá)到合理狀態(tài)，再進(jìn)行12 ns的NPT模擬，控溫及控壓的弛豫時(shí)間為0.5、4.0 ps，積分步長為2 fs，在模擬過程中添加適當(dāng)?shù)年庩栯x子保持體系為電中性。

圖2初始狀態(tài)下體系截圖
