合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀察水煤漿的微觀破裂特性（二）
> 高灰細(xì)粒難浮煤泥浮選試驗(yàn)：復(fù)配捕收劑最佳復(fù)配比和用量
> 稻葉表面特性及霧滴在傾角稻葉上的沉積行為
> 氣田采出水礦化度、無(wú)機(jī)鹽濃度和泡排劑含量對(duì)界面張力的影響
> 全自動(dòng)表面張力儀測(cè)定原理及操作步驟【實(shí)驗(yàn)】
> 產(chǎn)低溫β-甘露聚糖酶的菌株O5提升低溫油藏壓裂液的破膠性能——結(jié)果與討論、結(jié)論
> 水與瓦斯煤之間的表面張力計(jì)算方法及動(dòng)態(tài)潤(rùn)濕機(jī)理研究（三）
> 探討一級(jí)相變過(guò)程中氣泡和液滴臨界半徑的變化規(guī)律、與演化方向（一）
> 測(cè)量液體表面張力懸滴法介紹
> 木材與膠表界面潤(rùn)濕特性表征與影響因素研究
推薦新聞Info
-
> 單萜萜類(lèi)驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（三）
> 單萜萜類(lèi)驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（二）
> 單萜萜類(lèi)驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（一）
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測(cè)試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測(cè)試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（上）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對(duì)硅通孔浸潤(rùn)過(guò)程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對(duì)硅通孔浸潤(rùn)過(guò)程的影響（一）

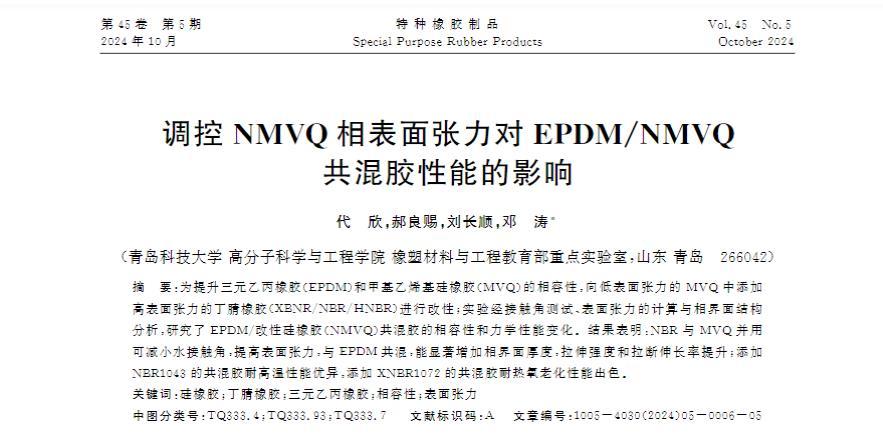

調(diào)控NMVQ相表面張力對(duì)EPDM/NMVQ共混膠性能的影響
來(lái)源： 《特種橡膠制品》 瀏覽 1020 次 發(fā)布時(shí)間:2024-11-11
摘要：為提升三元乙丙橡膠(EPDM)和甲基乙烯基硅橡膠(MVQ)的相容性，向低表面張力的MVQ中添加高表面張力的丁腈橡膠(XBNR/NBR/HNBR)進(jìn)行改性;實(shí)驗(yàn)經(jīng)接觸角測(cè)試、表面張力的計(jì)算與相界面結(jié)構(gòu)分析，研究了EPDM/改性硅橡膠(NMVQ)共混膠的相容性和力學(xué)性能變化。
結(jié)果表明:NBR與MVQ并用可減小水接觸角，提高表面張力，與EPDM共混，能顯著增加相界面厚度，拉伸強(qiáng)度和拉斷伸長(zhǎng)率提升;添加NBR1043的共混膠耐高溫性能優(yōu)異，添加X(jué)NBR1072的共混膠耐熱氧老化性能出色。

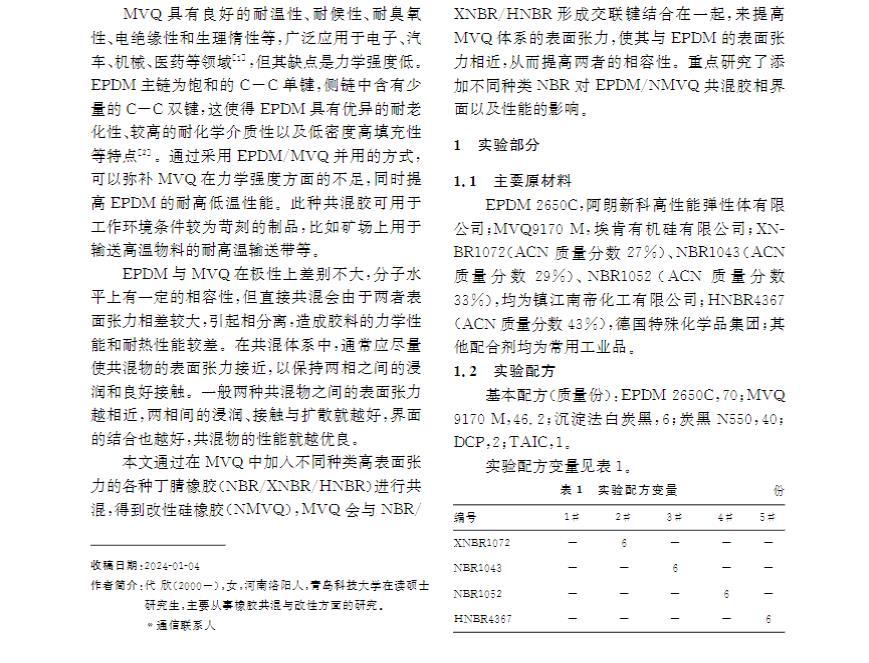

MVQ具有良好的耐溫性、耐候性、耐臭氧性、電絕緣性和生理惰性等，廣泛應(yīng)用于電子、汽車(chē)、機(jī)械、醫(yī)藥等領(lǐng)域，但其缺點(diǎn)是力學(xué)強(qiáng)度低。
EPDM主鏈為飽和的C——C單鍵，側(cè)鏈中含有少量的C——C雙鍵，這使得EPDM具有優(yōu)異的耐老化性、較高的耐化學(xué)介質(zhì)性以及低密度高填充性等特點(diǎn)。通過(guò)采用EPDM/MVQ并用的方式，
可以彌補(bǔ)MVQ在力學(xué)強(qiáng)度方面的不足，同時(shí)提高EPDM的耐高低溫性能。此種共混膠可用于工作環(huán)境條件較為苛刻的制品，比如礦場(chǎng)上用于輸送高溫物料的耐高溫輸送帶等。
EPDM與MVQ在極性上差別不大，分子水平上有一定的相容性，但直接共混會(huì)由于兩者表面張力相差較大，引起相分離，造成膠料的力學(xué)性能和耐熱性能較差。在共混體系中，通常應(yīng)盡量使共混物的表面張力接近，以保持兩相之間的浸潤(rùn)和良好接觸。一般兩種共混物之間的表面張力越相近，兩相間的浸潤(rùn)、接觸與擴(kuò)散就越好，界面的結(jié)合也越好，共混物的性能就越優(yōu)良。
本文通過(guò)在MVQ中加入不同種類(lèi)高表面張力的各種丁腈橡膠（NBR/XNBR/HNBR）進(jìn)行共混，得到改性硅橡膠（NMVQ），MVQ會(huì)與NBR/XNBR/HNBR形成交聯(lián)鍵結(jié)合在一起，來(lái)提高M(jìn)VQ體系的表面張力，使其與EPDM的表面張力相近，從而提高兩者的相容性。重點(diǎn)研究了添加不同種類(lèi)NBR對(duì)EPDM/NMVQ共混膠相界面以及性能的影響。
