摘要

為分析納米沸石咪唑酯骨架(ZIF)顆粒作為納米驅油劑對提高原油采收率的作用，以六水合硝酸鋅、2-甲基咪唑?yàn)樵?，在室溫與水相條件下制備了納米ZIF-8顆粒。對其微觀結構進行了表征;將納米ZIF-8顆粒分散在水中得到納米流體，研究了該流體的穩定性，通過測定油水界面張力和接觸角分析其提高采收率機理;最后通過巖心驅替實驗評價了納米ZIF-8驅油體系的驅油效率。結果表明，納米ZIF-8顆粒的平均直徑為65.8nm，相態單一無雜質;當加量不高于0.03%時，納米ZIF-8顆粒在水中的分散性良好，Zeta電位絕對值約30mV，具有較高的穩定性。在模擬地層水和低礦化度水中添加0.03%的納米ZIF-8顆粒，油水界面張力值分別降至4.66、3.97 mN/m，比未添加時降低了75.77%、73.25%;納米流體在巖心切片表面的接觸角分別由114°、109°降至78°、73°，巖石表面潤濕性轉為水濕，更有利于油膜的剝離。巖心驅替實驗中，用地層水驅替至無油產出后轉注0.03%的納米ZIF-8流體，在地層水和低礦化度水中的采收率分別提高8.25百分點、10.7百分點，提高采收率效果較好。

納米材料具有尺寸小、比表面積大、表面活性強等優點，在提高油氣采收率領域受到了廣泛的關注。納米顆粒分散形成的流體通過改善油水流度比、降低界面張力、改變潤濕性以及產生楔形分離壓等作用機理，可以有效提高驅油效率。馮曉羽等將改性納米TiO2應用于驅油過程，發現TiO2潤濕性發生改變并吸附在油水界面降低界面張力;Ebrahim等通過添加SiO2納米粒子到低礦化度水中進一步提高了采收率;Ahmed等則利用表面活性劑對納米顆粒進行改性，實現了兩者的協同作用，巖石表面朝水相潤濕轉變，油水間界面張力降低了64.9%，提高了驅替效果。目前應用于驅油過程的納米顆粒主要包括金屬氧化物(TiO2、Al2O3、回收率低等問題。

納米金屬-有機框架材料(Metal-OrganicFramework，MOF)是由金屬中心與有機配體通過共價鍵或離子-共價鍵連接構筑的具有規則孔道結構的有機-無機雜化納米多孔材料。作為近些年的熱門研究材料，MOF在藥物傳送、氣液吸附、高效催化等多個領域展現出極大的潛力。納米沸石咪唑酯骨架材料(Zeolitic Imidazolate Framework，ZIF)作為MOF中的一類，具備優異的化學與熱力學穩定性、出色的選擇吸附性和豐富的表面改性能力。常見的ZIF合成方式需要以三乙胺等有機物作為中間溶劑并于高溫條件下進行，殘余有機物可能對儲層環境造成損害且存在廢液處理問題。為解決上述問題并提高納米ZIF顆粒與儲層的適配能力，需要設計更加溫和環保的合成途徑對ZIF顆粒的尺寸與形貌進行調控，使其在儲層條件下保持穩定的同時具備驅油能力。利用ZIF作為多孔材料獨特的選擇吸附能力和強烈的表面吸附能，使得油滴吸附在其表面;通過ZIF顆粒與巖石表面進行“爭奪吸附”促進原油在儲層表面的解離。莊慶佐等將ZIF-8與氯丙啶進行加聚反應制得納米級封堵-抑制劑，在油田鉆井液體系應用中表現出良好的配伍性，并實現了封堵與抑制性能一體化。目前，尚無將納米ZIF用于提高采收率方面的研究。

本文采用水相合成方法在室溫下制備納米ZIF-8顆粒，使用X射線衍射儀(XRD)和場發射掃描電鏡(FESEM)對其微觀結構進行表征;然后配制納米ZIF-8流體，通過沉降實驗和Zeta電位測試研究了該流體的穩定性，測定了納米ZIF-8流體的油水界面張力和接觸角，分析了提高采收率作用機理;最后通過巖心驅替實驗評價了納米ZIF-8流體的驅油效果，為納米ZIF-8在驅油領域的進一步應用打下基礎。

實驗部分

1.1材料與儀器

六水合硝酸鋅、2-甲基咪唑，分析純，上海麥克林生化科技有限公司;渤海油田模擬地層水，礦化度7739 mg/L，離子組成(單位mg/L):Na?+K?2119.1、Ca2?119.9、Mg2?16.1、Cl?797.6、HCO??4599.2、SO?2?87.2;模擬油，自制，渤海油田脫氣原油與煤油按體積比1:2配制，室溫下的黏度為70.3 mPa·s，密度0.906 g/cm3;露頭砂巖巖心，氣測滲透率為50×10?3μm2，尺寸φ2.5 cm×30 cm。

SH-3型磁力攪拌器，廣東佛衡儀器有限公司;PS-20超聲波分散儀，東莞潔康超聲波設備有限公司;TG16-WS型離心機，湖南湘儀實驗室儀器開發有限公司;XRD-6100型X射線衍射儀(XRD)，島津?qū)嶒?yàn)器材有限公司;SU8010高分辨率場發射掃描電鏡(FESEM)，日立儀器有限公司;Zetasizer Nano ZS ZEN3600型Zeta電位分析儀，英國馬爾文儀器有限公司;SDC-200型接觸角測量儀，東莞市晟鼎精密儀器有限公司;巖心驅替設備，包括巖心夾持器、真空泵、手搖泵、中間容器、壓力表等。

1.2實驗方法

(1)納米ZIF-8顆粒的合成與表征

室溫下分別將2.37 g六水合硝酸鋅溶于20 mL去離子水中，18.96 g 2-甲基咪唑溶于90 mL去離子水中，將兩者混合攪拌30 min，然后將混合物在10000 r/min下離心15 min，將產物用去離子水沖洗3次，放入烘箱中烘干備用。使用XRD分析樣品的結構，用FESEM觀察納米ZIF-8的形貌。

(2)納米ZIF-8流體的制備與穩定性測試

在去離子水(DW)、模擬地層水(FW)、低礦化度水(LW，將FW稀釋1倍)中分別加入0.01%～0.05%的納米ZIF-8，用磁力攪拌器攪拌3 h后移入樣品瓶中，然后使用超聲波分散30 min獲得穩定分散的納米流體。將放有納米流體的樣品瓶靜置15 d，觀察流體的聚沉情況。用Zeta電位分析儀測定不同濃度納米流體的Zeta電位，重復測定3次取平均值。

(3)油水界面張力的測定

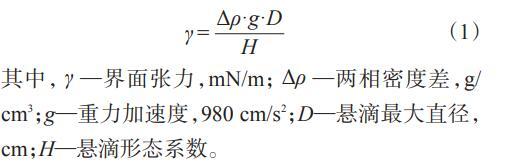

通過懸滴法測定油水間的界面張力。通過相機得到原油懸浮液滴在流體中的圖像和體積，由式(1)計算油水界面張力值。測定在不同礦化度(DW、FW、LW)的水中添加0～0.05%納米ZIF-8顆粒后的油水界面張力值。

(4)接觸角的測定

室溫下用接觸角測量儀測定油滴與不同質量分?jǐn)?shù)納米流體在巖心切片表面三相接觸角的變化?？紤]到巖心切片的配伍性，只在模擬地層水、低礦化度水中進行實驗。靜置48 h后，記錄接觸角的數值變化。

(5)巖心驅替實驗

將巖心飽和模擬地層水，測定孔隙體積，然后以0.15 mL/min的速度飽和模擬油，65℃下老化15 d。室溫下分別用模擬地層水、低礦化度水以0.15 mL/min的速度進行驅替，采出液含水率達98%后，轉用含不同質量分?jǐn)?shù)ZIF-8的納米流體進行驅替，直至含水量達到98%，記錄產油、產水量以及壓力變化情況。
