合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 新制備的抗溶脹表層復(fù)合水凝膠可減少由溶脹引起的界面張力
> 釹鐵硼鎳銅鎳鍍層表面張力的提高
> 影響表面活性劑泡沫封堵性能的原因有哪些
> 脂肪醇聚醚磺酸鹽的界面性能、耐溫耐鹽性能對比
> 聚氧乙烯鏈長度調(diào)控非離子Gemini表面活性劑的表面張力、接觸角（三）
> 嵌段聚醚型破乳劑AE-1和SP169與模擬油的界面張力測定
> 油藏環(huán)境中離子強度與類型、溫度對烷基苯磺酸鹽溶液油水界面張力的影響
> 表面活性劑是否對斥水性土壤的潤濕性有影響？——結(jié)果和討論
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——結(jié)論、致謝！
> 棕櫚酸二甘醇酰胺無堿條件下降低大慶原油/地層水界面張力——結(jié)果和討論、結(jié)論
推薦新聞Info
-
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（上）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（一）
鹽水溶液中，磺酸型含氟表面活性劑復(fù)合體系表、界面張力和潤濕性研究（三）
來源：油田化學(xué) 瀏覽 576 次 發(fā)布時間:2025-07-16
2.4.2十二烷基苯磺酸鈉的影響
測試發(fā)現(xiàn)十二烷基苯磺酸鈉（SDBS）在純水溶液中的ccmc為0.5 mmol/L（0.174 g/L），該濃度下溶液的表、界面張力分別為27.06 mN/m和0.18 mN/m；SDBS在30 g/L NaCl溶液中的ccmc為0.080 mmol/L（0.028 g/L），該濃度下溶液的表、界面張力分別為27.62 mN/m和0.21 mN/m。因此，選擇與SOE復(fù)合的SDBS的濃度為0.08 mmol/L。
SDBS濃度為0.080 mmol/L時，SOE濃度對純水和鹽水（30 g/L NaCl）溶液復(fù)合體系表、界面張力的影響如圖6所示。當(dāng)SOE質(zhì)量濃度高于0.2 g/L（0.337 mmol/L）時，在純水和鹽水溶液中，表、界面張力隨SOE濃度的增加基本不變。因此，SOE/SDBS體系適宜的復(fù)合加量為0.2 g/L SOE與0.080 mmol/L SDBS。該復(fù)合體系的混合膠束濃度為0.417 mmol/L，表面活性劑總的質(zhì)量濃度為0.228 g/L。該體系純水溶液的表、界面張力分別為19.33 mN/m和4.15 mN/m，鹽水溶液的表、界面張力分別為18.43 mN/m和0.44 mN/m，而0.2 g/L和0.228 g/L SOE鹽水溶液的油水界面張力分別為3.71 mN/m和3.62 mN/m，遠高于復(fù)合體系的油水界面張力。因此，在SOE的用量明顯低于ccmc的條件下，少量SDBS的加入就能明顯提高復(fù)合體系的界面活性。這是由于SOE分子中既含有氟碳鏈，又含有與SDBS相似結(jié)構(gòu)的碳氫鏈，通過兩者碳氫鏈的分子間作用，復(fù)合體系中的SOE在油水界面發(fā)生比單組份SOE更緊密的吸附，使得溶液的界面張力更低。另外，SOE/SDBS體系的界面活性好于SOE/OP-10體系，說明應(yīng)選擇陰離子型SDBS與SOE復(fù)合。0.4 g/L（0.673 mmol/L）SOE水溶液和0.2 g/L SOE/0.080 mmol/L SDBS復(fù)合體系水溶液的透射電鏡照片如圖7所示。SOE和復(fù)合體系的膠束形態(tài)均為球形，SOE膠束的直徑為13數(shù)30 nm，大部分膠束的直徑為24 nm。復(fù)合體系中混合膠束的直徑為13數(shù)20 nm，大部分膠束的直徑為20 nm。這表明SOE與SDBS形成的混合膠束的尺寸小于單組分SOE膠束。

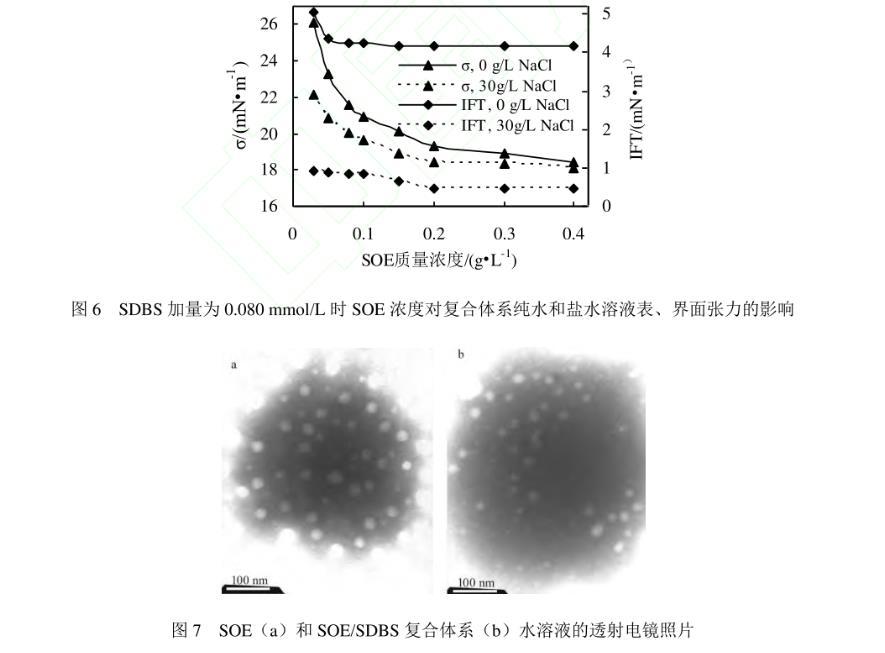

圖6 SDBS加量為0.080 mmol/L時SOE濃度對復(fù)合體系純水和鹽水溶液表、界面張力的影響
圖7 SOE（a）和SOE/SDBS復(fù)合體系（b）水溶液的透射電鏡照片
SDBS濃度為0.080 mmol/L時，SOE濃度對復(fù)合體系純水和鹽水（30 g/L NaCl）溶液接觸角的影響如圖8所示。單組分SDBS在濃度為0.080 mmol/L時，純水和鹽水溶液的接觸角分別為45.53°和42.74°，均低于水的接觸角48.33°，說明SDBS溶液與OP-10的潤濕性行為相似，其在砂巖表面的水相潤濕性更強，這也與SOE的潤濕性行為相反。對于復(fù)合體系，在SOE質(zhì)量濃度為0.2 g/L時，純水和鹽水溶液的接觸角分別為70.42°和66.42°。測試發(fā)現(xiàn)，0.228 g/L SDBS鹽水溶液的接觸角為30.86°，在總用量相同的條件下，SOE/SDBS復(fù)合體系鹽水溶液的水相非潤濕性強得多。0.228 g/L SOE鹽水溶液的接觸角為71.81°，與之相比，復(fù)合體系的接觸角降低了5.39°。另外，0.080 mmol/L SDBS的加入使0.2 g/L單組分SOE鹽水溶液的接觸角（70.32°）略微降低，但界面活性顯著增強。
結(jié)果表明，在鹽水溶液中，與OP-10相比，SDBS對SOE水相非潤濕性的影響更弱。另外，根據(jù)前述，SOE/SDBS復(fù)合體系在鹽水中的界面活性明顯強于SOE/OP-10。因此，對于超低滲透油藏的降壓增注，應(yīng)選擇陰離子表面活性劑與SOE復(fù)合。

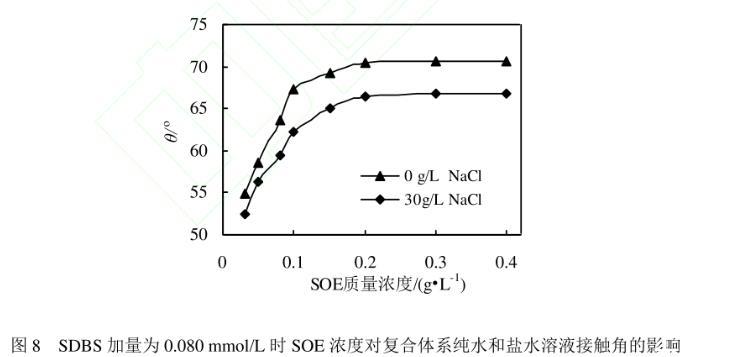

圖8 SDBS加量為0.080 mmol/L時SOE濃度對復(fù)合體系純水和鹽水溶液接觸角的影響
3結(jié)論
含氟表面活性劑SOE既含有氟碳鏈，又含有碳氫鏈，30℃下在純水和30.0 g/L NaCl溶液中的臨界膠束濃度較低，均為0.4 g/L。其表面活性和水相非潤濕性顯著優(yōu)于碳氫表面活性劑，油水界面活性明顯優(yōu)于全碳氟表面活性劑。少量非離子或陰離子碳氫表面活性劑的加入，尤其是SDBS，顯著增強了SOE復(fù)合體系的界面活性，且明顯降低了SOE的用量，但對體系水相非潤濕性的影響較小。SOE/SDBS復(fù)合體系可用于超低滲透油藏的降壓增注。
