合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 多種表面活性劑復(fù)配可降低界面張力
> C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤濕性能測定（一）
> 電子天平為什么必須預(yù)熱？超微量天平預(yù)熱時間
> 全自動表面張力儀測定原理及操作步驟【實(shí)驗(yàn)】
> 細(xì)胞膜表面張力調(diào)控方法與步驟
> SuperG超微量天平工作原理、特點(diǎn)、參數(shù)、操作方法
> 溫度對水—十二烷基硫酸鈉體系與純水體系界面張力、厚度的影響——結(jié)果與討論、結(jié)論
> 納米沸石咪唑酯骨架ZIF-8顆粒的油水界面張力和接觸角測定及巖心驅(qū)替實(shí)驗(yàn)——結(jié)果與討論、結(jié)論
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——材料與方法
> 不同OFP含量的FPUA光固化涂層合成及表面性能研究
推薦新聞Info
-
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（上）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對硅通孔浸潤過程的影響（一）
不同類型的聚醚類非離子破乳劑對PPG-稀釋原油界面膜性質(zhì)的影響（下）
來源：中國石油大學(xué)學(xué)報(自然科學(xué)版) 瀏覽 560 次 發(fā)布時間:2025-09-02
2.2破乳劑對PPG-稀釋原油界面擴(kuò)張流變性質(zhì)的影響
2.2.1頻率
在界面流變過程中，界面響應(yīng)強(qiáng)烈依賴于擾動的快慢，因此頻率是界面擴(kuò)張流變的重要參數(shù)。4種破乳劑的擴(kuò)張模量和相角隨頻率的變化趨勢較一致，用PES體系作為代表，實(shí)驗(yàn)結(jié)果見圖4。
頻率對兩親分子界面擴(kuò)張流變的影響規(guī)律較一致。對于吸附膜，由于存在吸附分子在界面與體相間的交換，擴(kuò)張模量由彈性部分和黏性部分組成，表現(xiàn)為一定的相角數(shù)值，相角越大，吸附膜的黏性越強(qiáng)。隨著頻率增大，外力對界面膜的擾動變得難以耗散，模量增大，相角減小。但對于鋪展膜，由于組成界面的分子不溶于體相，界面膜呈現(xiàn)純彈性，相角接近0°]。從圖4看出，體系是典型的吸附膜體系，表現(xiàn)出一般吸附膜的頻率變化特征。
擴(kuò)張模量和頻率的雙對數(shù)曲線(lg|ε|-lgω)均呈很好的線性關(guān)系，其斜率的數(shù)值可以定量表征模量隨頻率的變化幅度，因而可以體現(xiàn)吸附膜的黏彈特性。斜率越小，吸附膜的彈性越強(qiáng)。4種破乳劑作用下，PPG-稀釋原油界面膜擴(kuò)張模量與頻率雙對數(shù)曲線的斜率見圖5。

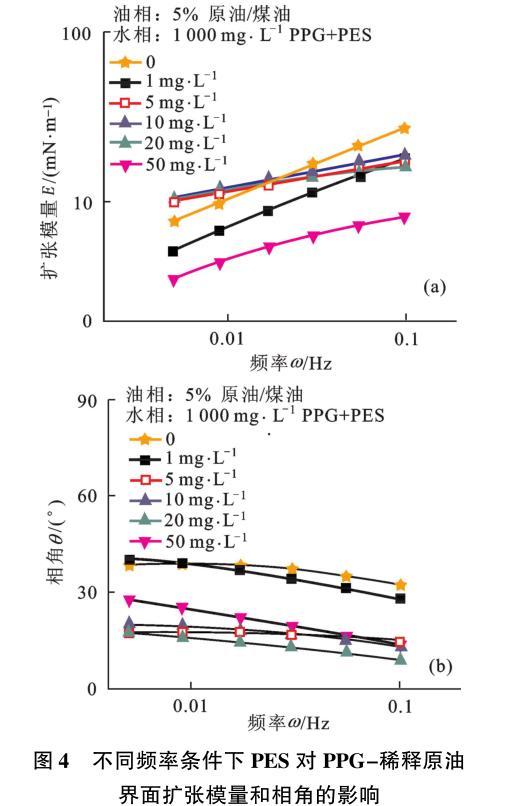

圖4不同頻率條件下PES對PPG-稀釋原油界面擴(kuò)張模量和相角的影響

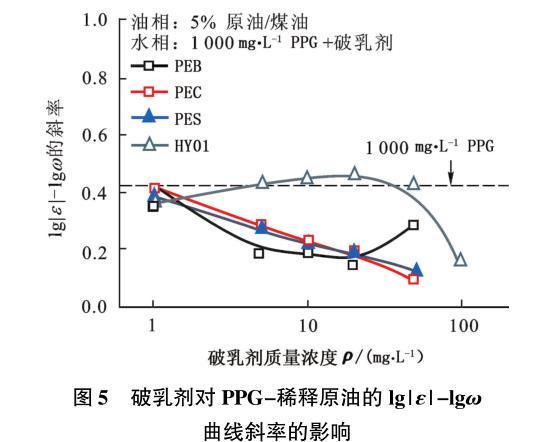

圖5破乳劑對PPG-稀釋原油的lg|ε|-lgω曲線斜率的影響
從圖5看出，破乳劑結(jié)構(gòu)對界面膜性質(zhì)影響很大，3種非離子破乳劑對界面張力的影響趨勢幾乎相同，而對于界面膜黏彈特性的影響則有所不同。對于支鏈破乳劑PEB和梳型破乳劑PEC，破乳劑分子在界面上的競爭吸附造成斜率逐漸減低，膜的彈性增強(qiáng);而星型破乳劑存在條件下，界面混合吸附膜的斜率隨破乳劑的濃度增大通過一個最低值，意味著彈性通過一個極大值。
PPG-稀釋原油界面膜的彈性較低，是由于小分子的原油活性物質(zhì)在界面與體相間快速的擴(kuò)散交換造成的;隨著較大相對分子質(zhì)量的破乳劑的吸附，界面分子與體相分子間的擴(kuò)散交換變慢，膜的彈性增強(qiáng)。PES是3種非離子破乳劑中分子尺寸最小的，其擴(kuò)散交換相對較快，因而在高濃度時出現(xiàn)彈性降低的現(xiàn)象。
陽離子破乳劑對斜率的影響趨勢也與界面張力變化趨勢不同，隨著質(zhì)量濃度的增大，斜率通過一個較為緩慢的極大值。
2.2.2破乳劑質(zhì)量濃度的影響

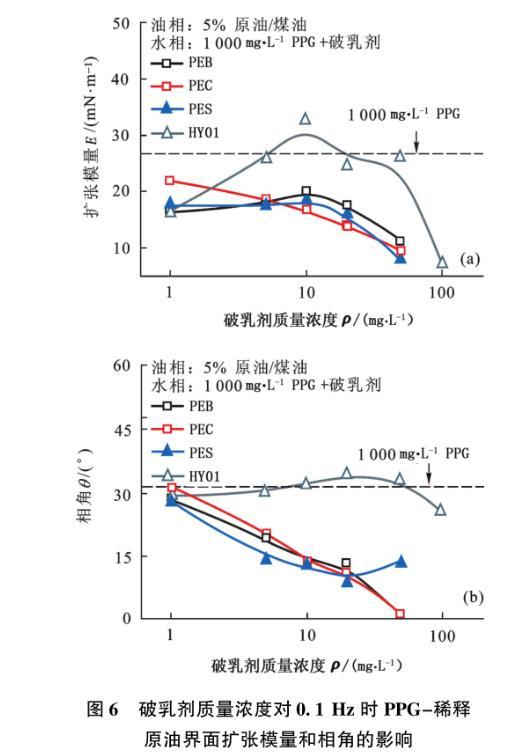

圖6破乳劑質(zhì)量濃度對0.1 Hz時PPG-稀釋原油界面擴(kuò)張模量和相角的影響
破乳劑質(zhì)量濃度對其性能有重要影響，考察4種破乳劑的濃度對界面擴(kuò)張流變參數(shù)的影響，結(jié)果見圖6?？梢钥闯觯谡麄€質(zhì)量濃度范圍內(nèi)，3種非離子破乳劑均能有效降低PPG-稀釋原油體系的模量，體現(xiàn)出破壞界面膜強(qiáng)度的效果，且當(dāng)破乳劑質(zhì)量濃度大于10 mg/L時，模量隨質(zhì)量濃度的增大明顯降低。而對于陽離子破乳劑，界面擴(kuò)張模量隨質(zhì)量濃度增大有一個明顯的極大值，只有當(dāng)質(zhì)量濃度高達(dá)100 mg/L時，才能有效降低界面膜的強(qiáng)度。由于圖5中的斜率數(shù)值和圖6中的相角均反映界面膜的黏彈特性，因此相角的變化趨勢與斜率的變化趨勢十分吻合。
結(jié)合界面張力、模量隨頻率變化幅度(lg|ε|-lgω的斜率)以及質(zhì)量濃度的影響趨勢，可以推測不同類型破乳劑對PPG界面膜的作用機(jī)制，見圖7(為簡化處理，未展示原油活性組分分子)。
圖7不同類型破乳劑影響PPG界面膜的機(jī)制示意圖
從圖7看出，以PES為代表的聚醚型非離子破乳劑具有較強(qiáng)的界面活性，隨著質(zhì)量濃度的增大，PES在界面上的吸附量逐漸增大，不斷頂替PPG分子，因此，界面張力逐漸減低，界面模量逐漸減小。
對于HY01體系，界面層結(jié)構(gòu)較為復(fù)雜，包括界面層和界面亞層。當(dāng)HY01質(zhì)量濃度較低時，少量破乳劑分子通過靜電作用與界面上的PPG分子形成復(fù)合物，界面張力略有降低;同時，界面擴(kuò)張模量明顯降低。這是由于界面擴(kuò)張模量對于界面膜的變化比界面張力更為敏感。隨著破乳劑質(zhì)量濃度的增大，HY01分子繼續(xù)通過靜電作用與界面亞層的PPG分子作用，此種作用并不改變界面張力，卻對界面膜的結(jié)構(gòu)有貢獻(xiàn)，因此界面擴(kuò)張模量逐漸增大;進(jìn)一步增大破乳劑質(zhì)量濃度，部分PPG分子被頂替，界面上形成混合吸附膜，界面張力較低，同時膜內(nèi)分子排列變得不規(guī)整，界面膜強(qiáng)度大大降低。
2.2.3 PPG質(zhì)量濃度的影響
考察了固定破乳劑質(zhì)量濃度為10 mg/L時，不同質(zhì)量濃度PPG-稀釋原油界面膜的擴(kuò)張流變性質(zhì)，結(jié)果見圖8?？梢钥闯觯瑢τ诓煌|(zhì)量濃度的PPG界面膜，10 mg/L的3種非離子破乳劑均能大幅度降低擴(kuò)張模量，有效地破壞界面膜強(qiáng)度，星型聚合物PES對于高質(zhì)量濃度的PPG界面膜效果更佳，這與PES超強(qiáng)的頂替能力有關(guān)。對于反相破乳劑HY01，當(dāng)PPG質(zhì)量濃度較低時，由于無法形成亞層結(jié)構(gòu)，HY01對模量具有一定的降低效果，當(dāng)PPG質(zhì)量濃度較高時，對于高模量、高強(qiáng)度的界面膜，HY01分子與PPG分子形成的界面亞層反而對模量和膜強(qiáng)度具有增效作用。PPG質(zhì)量濃度的影響趨勢也可以通過圖7所示的機(jī)制加以解釋。

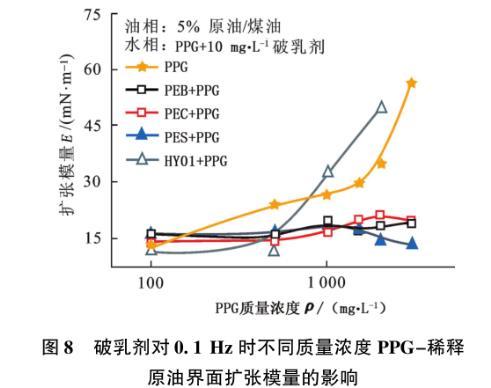

圖8破乳劑對0.1 Hz時不同質(zhì)量濃度PPG-稀釋原油界面擴(kuò)張模量的影響
3結(jié)論
(1)聚醚類非離子破乳劑具有較強(qiáng)的在界面上吸附、降低油水界面張力的能力，其中星型破乳劑吸附能力最強(qiáng);陽離子破乳劑主要通過電荷中和作用發(fā)揮破乳功能，其自身的界面活性稍弱。
(2)星型、支鏈、梳型非離子破乳劑均能通過頂替機(jī)制有效破壞油水界面膜的強(qiáng)度，降低擴(kuò)張模量，其中星型破乳劑具有最強(qiáng)的破壞作用，對于高質(zhì)量濃度的PPG界面膜作用更為明顯。
(3)陽離子破乳劑通過靜電相互作用影響PPG界面膜的性質(zhì)，其作用機(jī)制與質(zhì)量濃度密切相關(guān):低質(zhì)量濃度時形成界面復(fù)合物，在一定程度上降低張力和模量;中間質(zhì)量濃度范圍內(nèi)形成界面亞層，界面張力不變，模量增大;較高質(zhì)量濃度范圍內(nèi)形成松散的混合吸附膜，明顯降低界面張力和模量，破壞界面膜強(qiáng)度。
