合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 界面張力儀測定不同pH值下椰子球蛋白的界面張力變化
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響（上）
> 感光性厚膜電阻漿料制備——玻璃粉配方調(diào)整，可降低表面張力
> 溫度及壓強對CO2-NaCl鹽水系統(tǒng)界面張力的影響（二）
> C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤濕性能測定（一）
> 表面張力儀測試添加消泡劑后起泡液、水性丙烯酸膠黏劑的變化（一）
> 淺談水的表面張力
> 重烷基苯磺酸鹽化學(xué)性質(zhì)、界面性質(zhì)和驅(qū)油機理研究（二）
> 5μL樣品測表面張力？超微量天平如何破解納米材料研發(fā)困局
> 3種不同類型噴霧助劑對氟啶蟲胺腈藥液表面張力及在蘋果葉片潤濕持留性能測定（一）
推薦新聞Info
-
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（上）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（一）
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（二）
來源：精細(xì)化工 瀏覽 969 次 發(fā)布時間:2025-03-05
1.2.2大分子鏈轉(zhuǎn)移劑PAM-CTA的制備

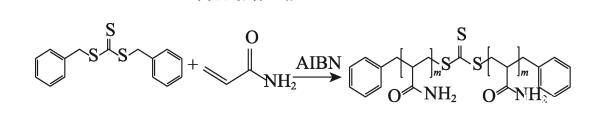

PAM-CTA合成路線如下所示：
在500 mL四口燒瓶中加入200 g無水乙醇、10 g（0.14 mol）AM和一定量DBTTC〔其中，n(AM)∶n(DBTTC)=100∶1、200∶1、300∶1、500∶1、700∶1、1000∶1〕，超聲混合均勻后再加入0.0231 g（0.14 mmol）AIBN，然后在70℃下反應(yīng)8 h。反應(yīng)結(jié)束后，趁熱出料，過濾。在超聲條件下，用正己烷洗滌沉淀，過濾，重復(fù)數(shù)次，除去未反應(yīng)完全的反應(yīng)物，在45℃下真空干燥24 h，得到淡黃色的PAM-CTA固體粉末。將上述不同n(AM)∶n(DBTTC)制得的產(chǎn)物依次命名為PAM-CTA-1、PAM-CTA-2、PAM-CTA-3、PAM-CTA-4、PAM-CTA-5、PAM-CTA-6。

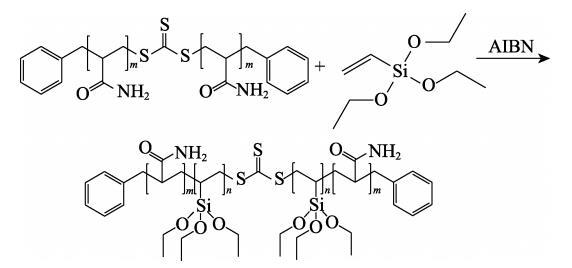

1.2.3雙親性嵌段共聚物PAM-b-PVTS的合成PAM-b-PVTES合成路線如下所示：
在500 mL四口燒瓶中加入300 g無水乙醇、0.0231 g（0.14 mmol）AIBN和10.0816 g（0.28 mmol）PAM-CTA-4，用超聲波將PAM-CTA-4混合均勻分散，再加入VTES〔其中，n(VTES)∶n(AM)=5∶100、10∶100、15∶100、20∶100〕，在70℃下反應(yīng)8 h。反應(yīng)結(jié)束后趁熱出料，過濾。在超聲條件下，用正己烷洗滌沉淀，過濾，重復(fù)數(shù)次，在45℃真空干燥24 h，得到PAM-b-PVTES固體粉末。將上述不同n(VTES)∶n(AM)制得的產(chǎn)物依次命名為PAM-b-PVTES-1、PAM-b-PVTES-2、PAM-b-PVTES-3、PAM-b-PVTES-4。
1.3結(jié)構(gòu)表征與性能測試
1.3.1結(jié)構(gòu)表征
FTIR測試：采用溴化鉀壓片法進行FTIR測試。1HNMR測試：DBTTC采用氘代丙酮作溶劑，PAM-CTA-4和PAM-b-PVTES-2采用重水作為溶劑。
1.3.2性能測試
DSC測試：測試溫度在0~220℃之間，升溫速率為20℃/min，測試氣氛為N2，第一次升溫到220℃后，為了消除樣品的熱歷史，按照20℃/min速率降溫到–20℃，隨后對樣品進行第二次升溫，升溫速率20℃/min，N2氣氛。GPC測試：以水為流動相，聚苯乙烯（PS）為標(biāo)準(zhǔn)樣品，測試共聚物的相對分子質(zhì)量及其分布。黏度測試：配制固含量為20%的共聚物水溶液，在恒溫（25℃）下測定其黏度，結(jié)果為6次測試的平均值。表面張力測試：配制固含量為20%的共聚物水溶液，在恒溫（25℃）下測定其共聚物水溶液的表面張力，結(jié)果為6次測試的平均值。接觸角測試：由于放射性氣溶膠不易控制和采集，因此，選用PTI-A2實驗粉塵來模擬放射性氣溶膠粉塵。配制固含量為20%的共聚物水溶液，將3 g PTI-A2實驗粉塵壓制成小圓片，測定不同單體比例的共聚物水溶液與PTI-A2實驗粉塵的接觸角。
1.3.3氣溶膠沉降固定實驗
用流化床氣溶膠發(fā)生器將4 g PTI-A2實驗粉塵均勻地分散到自制8 m3密閉空間中，隨后霧化噴淋1 L壓制劑或固定劑，霧化噴淋結(jié)束后，在無擾動情況下采用空氣動力學(xué)粒徑譜儀檢測氣溶膠在20 min內(nèi)單位體積內(nèi)顆粒數(shù)的變化情況。
2結(jié)果與討論
2.1 FTIR和1HNMR分析
選用PAM-CTA-4和PAM-b-PVTES-2樣品進行FTIR和1HNMR表征。
圖1為聚合物的FTIR譜圖。由圖1可知，對于PAM-CTA-4，3202 cm–1處為—NH2的伸縮振動吸收峰，1620 cm–1處為C==O鍵的伸縮振動吸收峰，1192 cm–1處的吸收峰為C—S鍵的伸縮振動，1049 cm–1處的吸收峰為C==S鍵的伸縮振動，1415 cm–1處的吸收峰歸屬于苯環(huán)骨架的伸縮振動，639 cm–1處的吸收峰為苯環(huán)上單取代的特征峰，表明聚合物PAM-CTA-4已經(jīng)成功制備。在PAM-b-PVTES-2的FTIR譜圖中，879 cm–1處為Si—C鍵的伸縮振動吸收峰，1087 cm–1處為Si—O鍵的伸縮振動吸收峰，表明聚合物已成功制備。

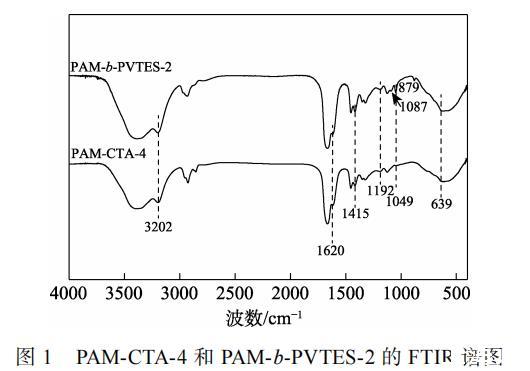

圖1 PAM-CTA-4和PAM-b-PVTES-2的FTIR譜圖
圖2為DBTTC、PAM-CTA-4和PAM-b-PVTES-2的1HNMR譜圖。如圖2所示，DBTTC的1HNMR譜圖曲線中δ=1.92（a）為氘代丙酮的質(zhì)子峰，δ=7.13~7.31（b）是苯環(huán)上的質(zhì)子峰；δ=4.56（c）的峰為亞甲基（—CH2—）的質(zhì)子峰；δ=2.62（i）為DBTTC樣品中含有的極少量H2O的質(zhì)子峰，可以確定成功合成了RAFT試劑DBTTC。PAM-CTA-4和PAM-b-PVTES-2的1HNMR譜圖曲線中，δ=4.80（j）為重水（D2O）的質(zhì)子峰；δ=7.27~7.48（b）是苯環(huán)上的質(zhì)子峰；δ=4.82（d）為酰胺基（—NH2）的質(zhì)子峰；δ=1.95~2.24（e）是主鏈上的次甲基（—CH—）的質(zhì)子峰；δ=1.31~1.66（f）是主鏈上的亞甲基（—CH2—）的質(zhì)子峰。在PAM-CTA-4曲線中，δ=3.78~3.82（c）為與苯環(huán)相連亞甲基的質(zhì)子峰。PAM-b-PVTES-2曲線中δ=3.39~3.43（c+h）為與苯環(huán)相連和乙烯基中的亞甲基（—CH2—）質(zhì)子峰；δ=0.93~0.95（g）為有機硅中甲基（—CH3）的質(zhì)子峰。通過FTIR譜圖和1HNMR譜圖可以確定合成了PAM-CTA-4和PAM-b-PVTES-2。

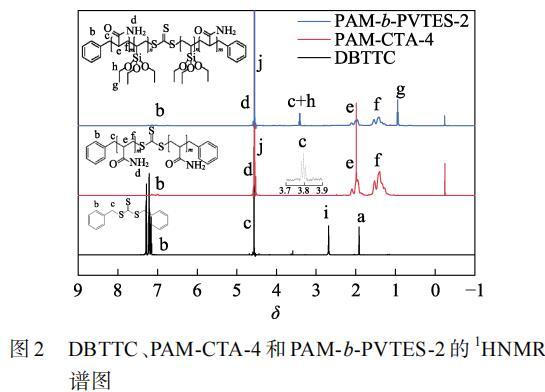

圖2 DBTTC、PAM-CTA-4和PAM-b-PVTES-2的1HNMR譜圖
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（一）
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（二）
