合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 電噴霧質(zhì)譜離子源技術(shù)優(yōu)化策略：降低外鞘液表面張力，加速液滴溶劑蒸發(fā)
> 去乙?；碧侵锉砻婊钚詣┑慕Y(jié)構(gòu)鑒定、理化性質(zhì)及應(yīng)用（一）
> 半泡法測(cè)定液體表面張力系數(shù)理論、實(shí)驗(yàn)設(shè)計(jì)
> Delta-8 動(dòng)物胃腸道體內(nèi)中藥物的溶解度的測(cè)定——結(jié)論、工具書類！
> 無機(jī)粒子對(duì)TPAE界面張力、發(fā)泡、抗收縮行為的影響（二）
> 馬來酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測(cè)定（二）
> 超微量天平和電子天平的區(qū)別，電子天平的測(cè)量范圍與選擇
> 表面張力和接觸角對(duì)塑料熔體在微型通道內(nèi)的流變行為的影響（一）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（三）
> 3種反應(yīng)型陽離子Gemini表面活性劑合成、表征和性能測(cè)試（上）
推薦新聞Info
-
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（一）
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測(cè)試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測(cè)試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（上）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對(duì)硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對(duì)硅通孔浸潤過程的影響（一）
?基于LB膜技術(shù)的仿生膠原膜模塊化組裝方法
來源：四川大學(xué) 李國英 劉思聰 張曉霞 瀏覽 245 次 發(fā)布時(shí)間:2025-10-13
引言
各向異性微結(jié)構(gòu)在生物系統(tǒng)中廣泛存在，如肌肉、皮膚和軟骨等，這些結(jié)構(gòu)賦予材料特定的功能特性。仿生各向異性材料的制備在組織工程、傳感器和藥物遞送等領(lǐng)域具有廣闊應(yīng)用前景。膠原蛋白作為動(dòng)物結(jié)締組織的主要結(jié)構(gòu)蛋白，因其優(yōu)異的生物相容性和可降解性，成為理想的生物材料。然而，傳統(tǒng)方法（如靜電紡絲、磁場(chǎng)輔助等）制備的膠原纖維往往缺乏天然膠原的67 nm D周期結(jié)構(gòu)，且取向控制不足。
Langmuir-Blodgett（LB）技術(shù)是一種先進(jìn)的單分子膜制備技術(shù)，可通過界面自組裝精確控制分子排列。本研究開發(fā)了一種基于LB技術(shù)的模塊化組裝方法，能夠制備具有天然67 nm D周期結(jié)構(gòu)的高度各向異性膠原膜，為仿生材料設(shè)計(jì)提供了新策略。
方法
1.膠原溶液的配置
?原料選擇：采用動(dòng)物源膠原蛋白（如牛跟腱或鼠尾膠原），溶解于醋酸溶液（0.1 mol/L）中。
?溶液優(yōu)化：添加異丙醇等有機(jī)溶劑，調(diào)節(jié)pH至5–9，確保膠原聚集體平均粒徑≤2000 nm，濃度范圍為0.1–0.7 mg/mL。
?關(guān)鍵參數(shù)：低溫（4°C）攪拌8小時(shí)，避免膠原變性。
2.LB膜制備
?儀器：使用JML04型LB膜分析儀（或其他兼容設(shè)備），其精準(zhǔn)的表面壓控制和滑障系統(tǒng)是關(guān)鍵。
?亞相條件：
?金屬離子溶液（如Na?或Ca2?），離子強(qiáng)度0.2–0.5。
?溫度控制為24–30°C，pH 5–9。
?成膜過程：
1.將500–1500μL膠原溶液均勻滴加于亞相表面。
2.靜置至膜壓平衡后，以1–10 cm/min速度壓縮滑障。
3.當(dāng)表面積達(dá)10–20 cm2時(shí)停止壓縮，維持表面壓10–30 mN/m。
3.模塊化組裝
?轉(zhuǎn)移技術(shù)：采用豎直拉提法，提拉速度1–10 mm/min，將膠原單層轉(zhuǎn)移至基片（如硅片或云母片）。
?疊層設(shè)計(jì)：
?單軸取向：保持基片方向不變，疊加3–5層（用于皮膚敷料）或10–15層（用于角膜組織工程）。
?3D各向異性：交替旋轉(zhuǎn)基片90°，疊加15–20層（模擬肌腱結(jié)構(gòu)）。
?后處理：去離子水洗凈后真空干燥，必要時(shí)進(jìn)行輻照滅菌。
結(jié)果與討論
結(jié)構(gòu)表征

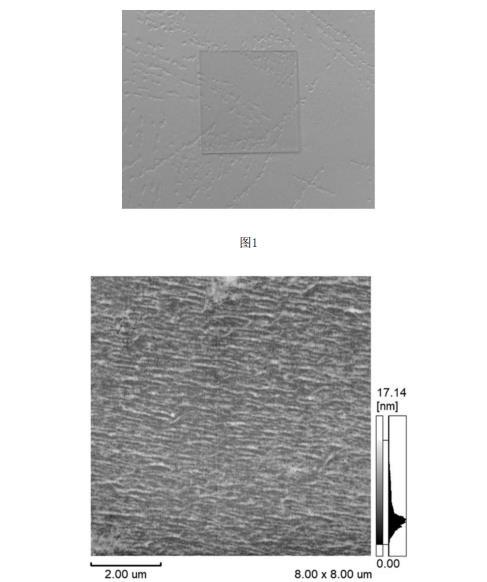

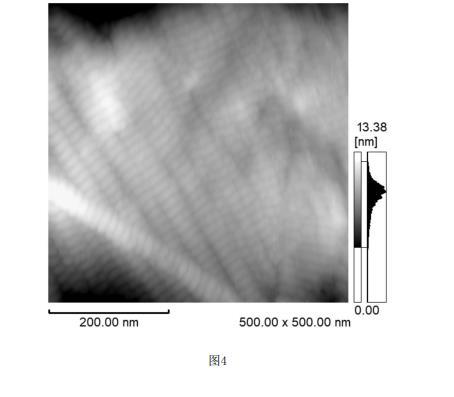

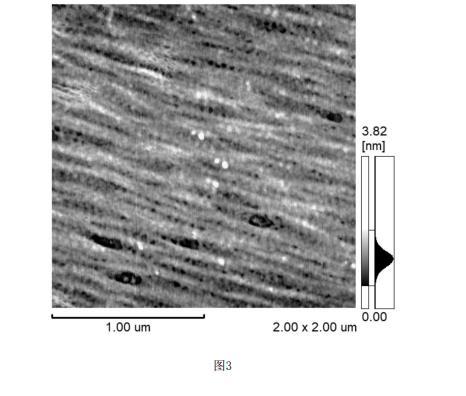

?AFM分析：如實(shí)施例5所示，膠原纖維呈現(xiàn)有序定向排列（圖2），高分辨率圖像清晰顯示67 nm D周期節(jié)狀結(jié)構(gòu)（圖3–4），證實(shí)天然自組裝成功。

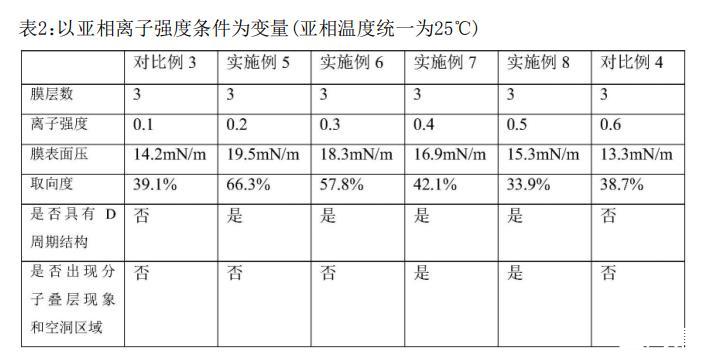

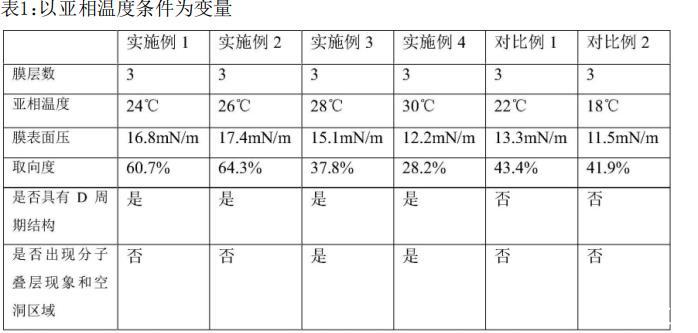

?取向度：在優(yōu)化條件（亞相溫度25°C、離子強(qiáng)度0.3）下，纖維取向度高達(dá)90%以上（表1–2）。
?對(duì)比實(shí)驗(yàn)：亞相溫度過高（>30°C）或離子強(qiáng)度過低（<0.2）會(huì)導(dǎo)致纖維排列混亂（對(duì)比例1–4），超純水亞相則無法形成D周期結(jié)構(gòu)（對(duì)比例5）。
技術(shù)優(yōu)勢(shì)
1.生物相容性：全程低溫操作（<30°C），保留膠原三股螺旋結(jié)構(gòu)，重金屬含量≤10 mg/kg。
2.精準(zhǔn)調(diào)控：LB技術(shù)通過界面壓力與分子自組裝耦合，實(shí)現(xiàn)纖維取向和周期結(jié)構(gòu)的同步控制。
3.模塊化設(shè)計(jì)：通過調(diào)整疊層角度和層數(shù)，可定制各向異性結(jié)構(gòu)，模擬天然組織。
結(jié)論
本研究建立的LB技術(shù)模塊化組裝方法，能夠高效制備具有天然67 nm D周期結(jié)構(gòu)的各向異性膠原膜。該方法條件溫和、重復(fù)性好，在組織工程和生物傳感器領(lǐng)域具有廣泛應(yīng)用潛力。LB膜分析儀的核心作用體現(xiàn)在其精準(zhǔn)的表面壓控制和轉(zhuǎn)移能力，為仿生材料研究提供了關(guān)鍵工具。
技術(shù)文章：LB膜分析儀在膠原仿生材料中的應(yīng)用
LB技術(shù)通過調(diào)控分子界面行為，可實(shí)現(xiàn)納米級(jí)精度的薄膜組裝。本公司LB膜分析儀具備高精度滑障系統(tǒng)、溫控模塊和自定義參數(shù)設(shè)置，特別適用于膠原等生物大分子的有序組裝。用戶可通過調(diào)節(jié)表面壓、提拉速度和亞相組成，實(shí)現(xiàn)從單層到3D結(jié)構(gòu)的可控制備。此外，儀器兼容多種基片（如硅片、聚合物膜），滿足不同應(yīng)用場(chǎng)景需求。
應(yīng)用案例：
?皮膚再生：單軸取向膠原膜引導(dǎo)成纖維細(xì)胞定向生長。
?藥物篩選：各向異性膜作為細(xì)胞培養(yǎng)支架，模擬體內(nèi)微環(huán)境。
?基礎(chǔ)研究：研究膠原自組裝動(dòng)力學(xué)及分子相互作用。
歡迎聯(lián)系我司獲取LB膜分析儀的詳細(xì)技術(shù)參數(shù)和定制方案。
參考文獻(xiàn)
[1]Wakuda Y,et al.Scientific Reports,2018.
[2]Antman-Passig M,et al.Nano Letters,2016.
本文基于專利CN115137882A改寫，數(shù)據(jù)來源于實(shí)施例。
