合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 當(dāng)蒽的表面張力為59.4mN/m時(shí)，有效提高碳材料能量轉(zhuǎn)化效率
> 20℃下，硫酸的表面張力是多少
> 二糖類的雙子表面活性劑性質(zhì)研究：摘要、介紹
> Delta-8使用新方法測(cè)試CMC，而不是表面張力測(cè)試法——討論、致謝！
> LB膜分析儀的選型指南
> 通過柔性葉片流涂膜的超支化聚合物結(jié)構(gòu)——結(jié)果和討論
> 分子表面包裝對(duì)于磷脂單分子層膜中的錨定蛋白中酶活性的調(diào)制作用的影響——結(jié)論、致謝！
> 特殊潤(rùn)濕功能表面的理論、構(gòu)筑與應(yīng)用
> 用一滴水向孩子解釋什么是水的表面張力
> 為什么針放在水面浮起來(lái)是因?yàn)樗鎻埩δ兀粦?yīng)該是浮力嗎？
推薦新聞Info
-
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測(cè)試與篩選（一）
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測(cè)試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強(qiáng)型抗氧化劑制作備方及界面張力測(cè)試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（上）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對(duì)硅通孔浸潤(rùn)過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強(qiáng)等因素對(duì)硅通孔浸潤(rùn)過程的影響（一）
植物油中N-?；被岜砻婊钚詣┑慕缑婊钚院途奂袨椤牧虾头椒?/h1>
來(lái)源：Unisense 瀏覽 2206 次 發(fā)布時(shí)間:2021-09-09
材料和方法
2.1.材料
棉籽油和蓖麻油為分析純，購(gòu)自Acros Organics。所有氨基酸、甘氨酸（99%，Macklin）、丙氨酸（99%，Macklin）、絲氨酸（99%，Macklin）均按原樣使用。其他試劑也按原樣使用原樣使用。所有溶液均用去離子水（ρ=18.25 MΩ?cm）制備。
植物油中的?；被?，即蓖麻油?；拾彼幔–AG）、棉籽油?；拾彼幔–OG）、蓖麻油?；彼幔–AA）、棉籽油酰基丙氨酸（COA）蓖麻油(CAS)?；z氨酸和棉籽油?；z氨酸(COS)采用本課題組報(bào)道的綠色方法合成[13]。Scheme 1總結(jié)了這些表面活性劑的合成路線。氨基酸被中和在三頸燒瓶中加入NaOH水溶液。然后蒸發(fā)水，然后在攪拌下加入相應(yīng)的植物油和催化量的CH3ONa。將反應(yīng)混合物在160°C攪拌5小時(shí)。冷卻后，混合物溶于水，HCl水溶液酸化生成白色或黃色沉淀（方案2）。
?；被岜砻婊钚詣?，即相應(yīng)的CAG、COG、CAA、COA、CAS和COS的鈉鹽，通過用NaOH水溶液中和?；被嶂羛H 8-9直至獲得完全澄清的溶液來(lái)制備。這些鈉鹽分別命名為SCAG、SCOG、SCAA、SCOA、SCAS和SCOS。

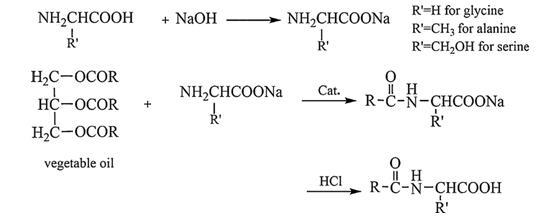

Scheme 1.從植物油和相應(yīng)氨基酸的鈉鹽中合成酰基氨基酸。

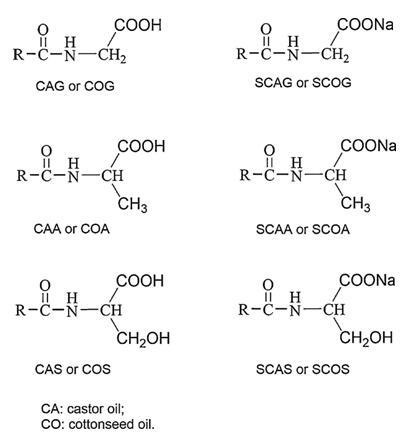

Scheme 2.合成的酰基氨基酸表面活性劑的化學(xué)結(jié)構(gòu)（酸性形式和陰離子形式）。
2.2.結(jié)構(gòu)表征
在Agilent Technologies 700GC/MS-7890 A GC系統(tǒng)上使用甲基化方法通過GC-MS表征棉籽油和蓖麻油的成分[18]。六種?；被岬幕瘜W(xué)結(jié)構(gòu)通過紅外（IR)在Thermo Fisher Nicolet iS10 FTIR光譜儀上的光譜和使用AB SCIEX API3200LC/MS/MS光譜儀的質(zhì)譜(MS)。
CAG：產(chǎn)率90%.IR(vmax,cm?1):3316(NeH),1645(酰胺帶I),1549(酰胺帶II).ESI-MS:m/z=312.1,336.0,338.0,340.1, 和353.9分配給棕櫚酰甘氨酸（C16:0）、亞油酰甘氨酸（C18:2）、油酰甘氨酸（C18:1）、硬脂酰甘氨酸（C18:0）和蓖麻油酰甘氨酸（C18:1，含-OH），分別。

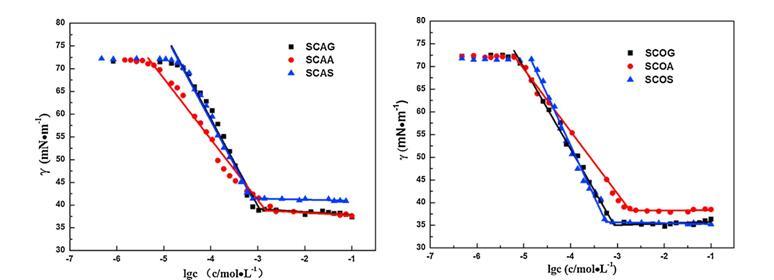

圖1 6種來(lái)自蓖麻油（左）和棉籽油（右）的?；被岜砻婊钚詣┰?5°C下的表面張力曲線。畫線以顯示斷點(diǎn)。
CAA:產(chǎn)率83%.IR(vmax,cm?1):3319(NeH),1650(酰胺帶I),1540(酰胺帶II).ESI-MS:m/z=326.3,350.3,352.2,354.0,和368.0分配給棕櫚酰丙氨酸（C16:0）、亞油酰丙氨酸（C18:2）、油酰丙氨酸（C18:1）、硬脂酰丙氨酸（C18:0）和蓖麻油酰丙氨酸（C18:1，含-OH），分別。
CAS：產(chǎn)率85%.IR(vmax,cm?1):3362(NeH),1646(酰胺帶I), 1530（酰胺帶II）。ESI-MS：m/z=356.4,380.4,382.4,384.4，和 398.2分別歸屬于棕櫚酰絲氨酸（C16:0）、亞油酰絲氨酸（C18:2）、油酰絲氨酸（C18:1）、硬脂酰絲氨酸（C18:0）和蓖麻油酰絲氨酸（C18:1，含-OH）.
COG：產(chǎn)率88%.IR(vmax,cm?1):3350(NeH),1623(酰胺帶I),1536(酰胺帶II).ESI-MS:m/z=284.3,310.3,312.3,336.2,338.2和340.2分配給肉豆蔻酰甘氨酸（C14:0）、棕櫚油酰甘氨酸（C16:1）、棕櫚酰甘氨酸（C16:0）、亞油酰甘氨酸（C18:2）、油酰甘氨酸（C18:1）和硬脂酰甘氨酸（C18:0），分別。
COA：產(chǎn)率80%.IR(vmax,cm?1):3326(NeH),1646(酰胺帶I),1536(酰胺帶II).ESI-MS:m/z=298.1,324.1,325.8,350.0,352.0和354.1分配給肉豆蔻酰丙氨酸(C14:0)、棕櫚油酰丙氨酸(C16:1)、棕櫚酰丙氨酸(C16:0)、亞油酰丙氨酸(C18:2)、油酰丙氨酸(C18:1)和硬脂酰丙氨酸（C18:0），分別。
COS：產(chǎn)率86%.IR(vmax,cm):3302(NeH),1643(酰胺帶I),1545(酰胺帶II)。ESI-MS:m/z=314.2,340.3,342.2,366.2, 368.2和370.2分配給肉豆蔻酰絲氨酸(C14:0)、棕櫚油酰絲氨酸(C16:1)、棕櫚酰絲氨酸(C16:0)、亞油酰絲氨酸(C18:2)、油酰絲氨酸(C18:1)和硬脂酰絲氨酸(C18:0)，分別。
2.3.表面張力測(cè)量
制備的酰基氨基酸陰離子表面活性劑的臨界膠束濃度，CMCs，通過表面張力測(cè)量確定。這些表面活性劑的平衡表面張力是通過Wilhelmy板法在25°C下使用Kibron Delta-8獲得的。得到結(jié)果通過對(duì)三個(gè)平行測(cè)量進(jìn)行平均，標(biāo)準(zhǔn)偏差在0.2 mN m-1以內(nèi)。
2.4.動(dòng)態(tài)光散射（DLS）測(cè)量
使用配備22 mW固態(tài)He-Ne激光器(λ=632.8 nm)的Malvern Instrument Zetasizer Nano ZS通過DLS測(cè)量分析表面活性劑聚集體的尺寸分布。掃描散射角為173°。
2.5.透射電子顯微鏡（TEM）測(cè)量
通過使用TEM測(cè)量確認(rèn)表面活性劑聚集體的形態(tài)學(xué)。將每種表面活性劑溶液一滴，以各自表面活性劑的5 x CMC的濃度制備，放置在涂碳的銅網(wǎng)格（300目）上，多余的液體被用濾紙吸收。然后在同一銅網(wǎng)上加入一滴染色劑（2%醋酸雙氧鈾水溶液），再次擦去多余的液體，自然干燥。Oxford X-MAX JEM-2100透射電子顯微鏡，工作電壓為120 kV。
植物油中N-?；被岜砻婊钚詣┑慕缑婊钚院途奂袨椤⒑?jiǎn)介
植物油中N-?；被岜砻婊钚詣┑慕缑婊钚院途奂袨椤牧虾头椒?/strong>
